Analog Devices Inc. EVAL-AD3532R 评估板

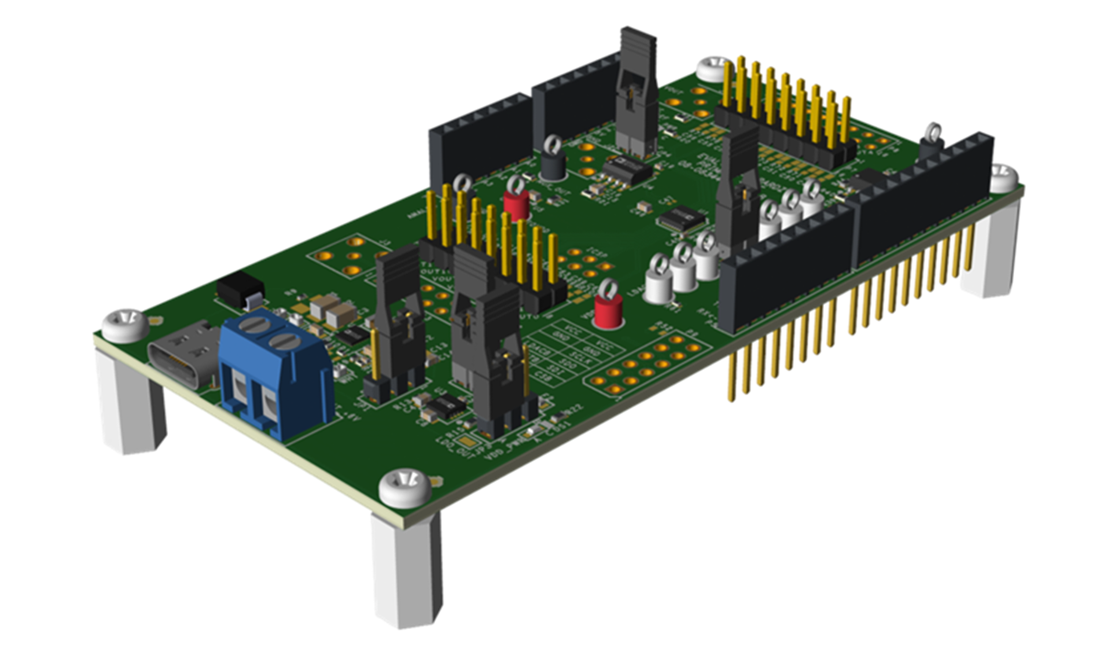

Analog Devices的EVAL-AD3532R评估板是一个功能齐全的平台，用于评估AD3532R 16位、16通道电压输出数模转换器。EVAL-AD3532R允许用户快速构建AD3532R电路原型，并缩短基于DAC的信号生成和控制开发过程中的设计时间。EVAL-AD3532R评估板与ADI SDP-K1系统演示平台板配合使用时，支持PC控制。EVAL-AD3532R评估板还提供PMOD连接，无需SDP-K1板即可进行基于微控制器的评估，从而为设计人员的PC控制和嵌入式开发工作流程提供灵活性。
特性
- 适用于AD3532R 16位、16通道电压输出DAC的全功能评估板
- 快速AD3532R电路原型设计有助于缩短设计时间
- 各种链接选项，可灵活设置评估
- 与SDP-K1板配合使用时，支持PC控制
- PMOD连接，可用于基于微控制器的操作，无需SDP-K1板
- 板载ADR4525电压基准，以及AD3532R内部基准支持
应用
- AD3532R DAC评估
- 16通道电压输出DAC原型设计
- PC控制DAC编程和评估
- 通过PMOD连接进行基于微控制器的DAC评估
- 模拟输出和信号生成原型设计
规范
- AD3532R单电源工作范围为2.7V至5.5V
- AD3532R内部2.5V参考支持2.5V或5V输出电压
- 板载ADR4525电压基准
- 通过SDP-K1板连接USB PC接口
- 用于微控制器连接的PMOD接口
必要设备
- EVAL-SDP-CK1Z SDP-K1板，需单独购买
软件
- 带有EVAL-AD3532RARDZ插件的ACE软件
- EVAL-AD3532RARDZ的SDP-K1固件，包含在插件中
