Analog Devices Inc. EVAL-LT3099-AZ 评估板
Analog Devices的EVAL-LT3099-AZ评估板搭载了LT3099，这是一款-20V、1A、超低噪声、超高电源抑制比 (PSRR) 的负线性稳压器，集成了电压输入输出控制 (VIOC) 跟踪功能。VIOC可控制上游开关转换器，以保持LT3099两端的恒压，从而最大限度地减少耗散功率并保持PSRR。
EVAL-LT3099-AZ在-3.8V至-20V的输入电压范围内工作。LT3099的最大输出电流为1A。除了具有超低噪声和超高PSRR外，该稳压器还提供可编程的电源良好功能和可编程的电流限制。启用功能（EN/UV引脚）是双向的，可以用正电压或负电压来控制。
内置保护包括带折返功能的内部电流限制和带迟滞功能的热限制。Analog Devices的EVAL-LT3099-AZ评估板上搭载LT3099，采用14引脚、3mm x 4mm的塑料双扁平无引脚 (DFN) 封装，IC底部设有一个裸露焊盘。为了获得最佳散热性能，合理的电路板布局至关重要。
特性
- 输入电压范围：-3.8V至-20V
- 电阻器设定的输出电压为-3.32V
- 最大输出电流：1A
- 用于噪声和PSRR 测量的BNC连接器
- 电阻编程电源良好和快速启动
- 电阻器可编程电流限制和UVLO
- VIOC，用于管理功耗和PSRR
- 散热增强型、14引脚、3mm x 4mm、DFN封装
应用
- RF电源和精密电源
- 极低噪声仪器仪表
- 高速/高精度数据转换器
- 医疗应用 - 诊断和成像
- 用于开关电源的后置稳压器

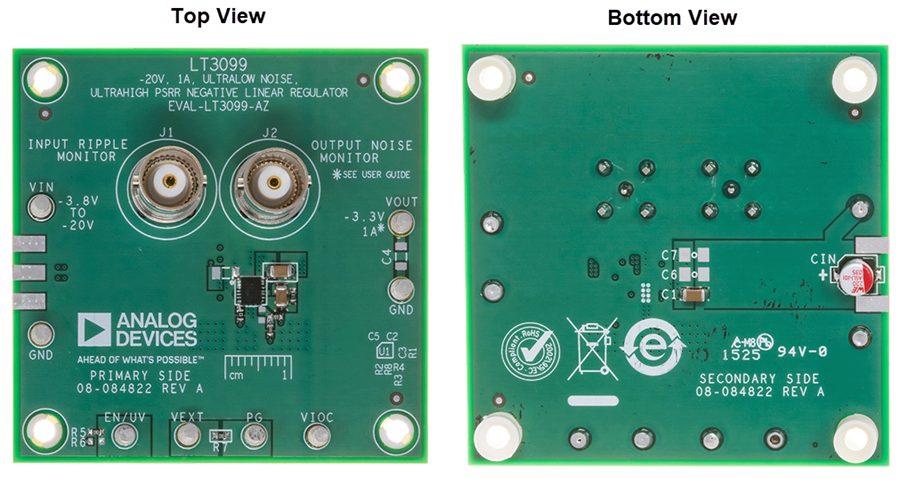

板布局
