Diodes Incorporated DML1012ALDSQ单通道智能负载开关
Diodes Inc. DML1012ALDSQ单通道智能负载开关可在小封装中提供非常低的导通电阻。该器件内置一个最高1.5V输入电压VBIAS 的N沟道MOSFET，以及一个需要3.2V至5.5V偏置电源、支持6A电流的功率通道。低电压控制信号通过ON引脚控制DML1012ALDSQ智能负载开关。该器件非常适合汽车应用中的可靠电源排序和电源轨控制，包括高级驾驶辅助系统（ADAS）、信息娱乐平台和显示器组。
DML1012ALDSQ智能负载开关支持0.8V至4V的输入电压范围，使其适用于各种子系统电源轨应用。该器件具有超低的导通电阻RDS(ON)（最大值为8mΩ），能够有效降低传导损耗，并有助于最大限度地减少发热现象。凭借8°C/W的低结温热阻（RθJC），该器件可提供高达6A的连续输出电流。静态电流低，可进一步提高电源门控操作期间的效率，同时可降低待机功耗。此外，使能引脚支持精确的微控制器控制电源排序。
与分立实现方式相比，DML1012ALDSQ集成了多种保护和控制功能，有助于减少PCB占位面积并加快系统设计。受控输出电压斜率限制了启动过程中的浪涌电流，从而可提高整个系统的稳定性。集成快速输出放电功能可确保关闭期间下游电路的快速放电。该器件还集成了欠压锁定（UVLO）功能，当输入电源低于定义阈值时，该功能将禁用操作，有助于维持可预测的系统行为和可靠的电源条件。
DML1012ALDSQ适用于需要特定变更控制的汽车应用；该产品已通过AEC-Q101认证，支持PPAP，并在IATF 16949认证工厂生产。
特性
- 导通电阻(RDS(ON))值较低，可确保导通损耗最小化
- 在最高1.5V的输入电压范围内，支持0.8V至VBIAS的工作电压
- 持续电流为6A
- 芯片内部集成的nFET的导通电阻RDS(ON)仅为8mΩ（在VBIAS = 5V、VIN= 1.05V、TA = +85°C条件下）
- 低静态电流：28 µA
- 开启上升时间：20µs
- 偏置电压为3.2V至5.5V
- 集成快速输出放电电阻器
- 无铅，符合RoHS指令
- 无卤素且无锑的“绿色”环保设备
- 符合AEC-Q101标准并具有PPAP功能，在通过IATF 16949认证的工厂中制造
应用
- 汽车/工业电子设备
- ADAS（高级驱动器辅助系统）
- 信息娱乐

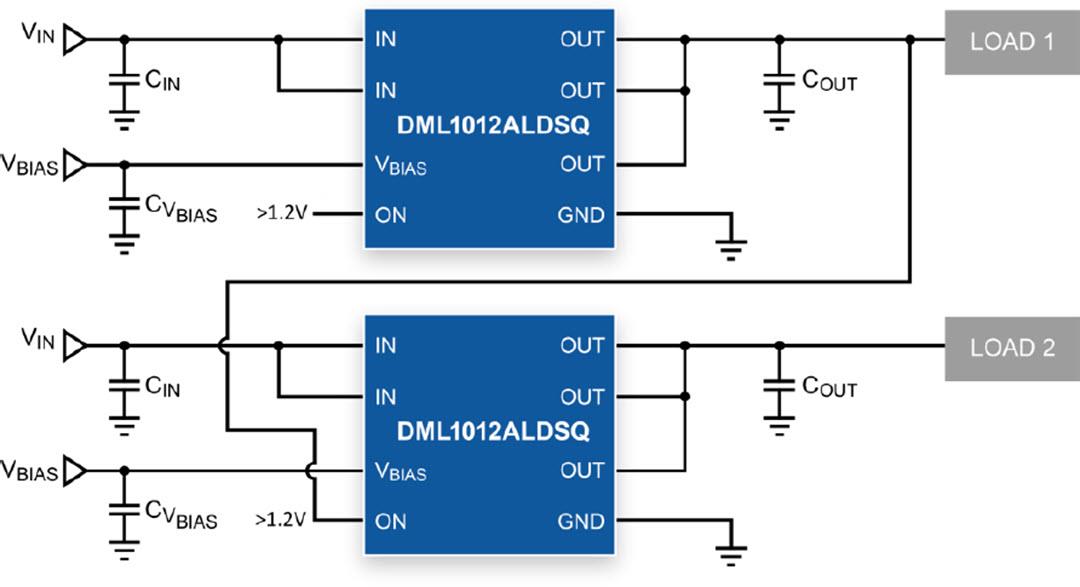

典型电源排序电路
功能框图
