Infineon Technologies EZ-PD™ CCG7x USB-C参考设计

英飞凌EZ-PD™ CCG7x USB-C参考设计设计符合ISO 7637-2和ISO 16750-2标准。该汽车RSC解决方案参考设计套件用于演示EZ-PD™ CCG7D USB Type-C®控制器的各项功能，包括双路USB PD和升降压控制功能。英飞凌EZ-PD™ CCG7x USB-C参考设计支持5.5VDC至18VDC的输入电压范围，输出电压为3.3V至21V，输出电流为3A，每个输出端口的最大输出功率为60W。

特性

  • Arm® Cortex® M0+
  • 128KB闪存，32KB ROM，16KB SRAM
  • 两个带VCONN FET的Type-C端口
  • 连接系统处理器/集线器的I2C接口
  • LIN接口用于诊断
  • 可编程开关频率
  • 跳脉冲模式 (PSM)
  • 强制持续电流模式 (FCC)
  • 4V至24V宽输入电压范围
  • 简化物料清单
  • 缩短了设计周期
  • 可配置的增值功能 (SDK)
  • 可编程电源 (PPS)
  • 端口间动态负载共享
  • 输出功率细粒度调节
  • 黑匣子存储关键端口参数
  • 对RSE系统支持交替模式
  • 经过身份验证的现场FirmWare升级

应用

  • 点烟适配器 (CLA)
  • 多端口交流-直流充电器和适配器

必要设备

  • 可编程直流电源
  • 示波器
  • 数字万用表 (port #0 IOUT, port #1 IOUT)
  • 数据记录仪 (port #0 VBUS_C, port #1 VBUS_C, IIN, VIN)
  • 电子负载
  • 输入电流 (IIN) 测量分流器

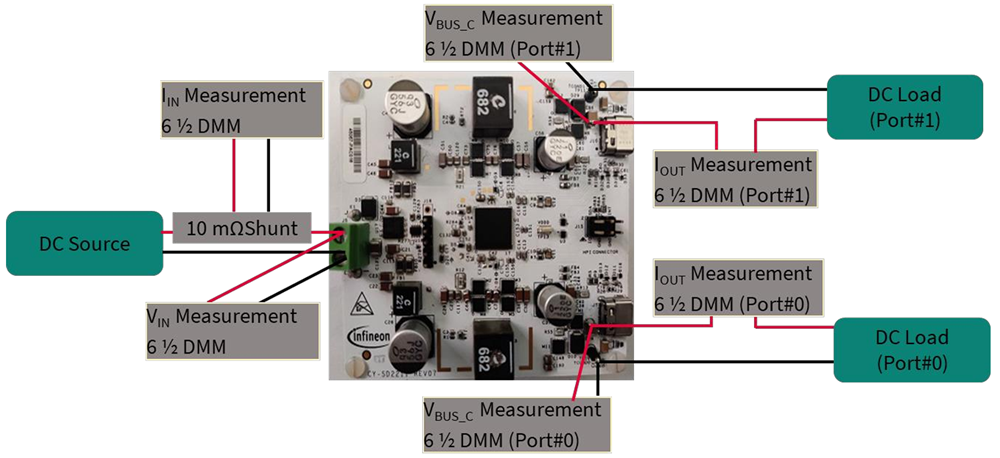

测试设置

图表 - Infineon Technologies EZ-PD™ CCG7x USB-C参考设计
