IXYS DK010S3ARP 1000V 10A整流器

IXYS DK010S3ARP 1000V 10A整流器采用玻璃钝化结，稳定性更强，采用小型DO-214AB封装组装，支持自动化组装。该整流器的额定电压为1000V（VRRM），平均正向电流（IF(AV)）为10A。IXYS DK010S3ARP符合AEC-Q101标准，具备PPAP-3等级，确保符合汽车行业标准。

特性

  • +25°C时的反向漏电流 (IR) ≤ 5µA
  • +25°C时的正向电压 (VF) ≤ 1.2V
  • 最大虚拟结温范围提高到+125°C至+150°C
  • 符合AEC-Q101标准并具有PPAP功能
  • 低待机损耗
  • 高效率
  • 采用同一封装，电流更大
  • 确保符合汽车行业标准

应用

  • 板载充电器
  • 反极性保护和BMS续流
  • 开关电源 (SMPS)

规范

  • 非重复峰值反向电压 (VRSM)：1200V
  • 峰值重复反向电压 (VRRM)：1000V
  • 10A（Tc =+80°C，Tvj =+150°C，矩形, d= 0.5）平均正向电流 (IF(AV))
  • 非重复浪涌峰值电流 (IFSM)
    • 265A（tp = 10ms (50Hz)，半正弦波，Tvj（初始）=+25°C）
    • 320A（tp =8.3ms (60Hz)，半正弦波，Tvj（初始）=+25°C）
  • 425A2s I2t值 (I2t)（tp = 8.3ms）
  • 工作结温范围 (Tvj)：-40°C至+150°C
  • 存放温度范围 (Tstg)：-40°C至+150°C
  • 正向电压 (VF)
    • 0.9V（典型值），1.2V（最大值）（IF =10A，Tvj =+25°C）
    • 1.0V（典型值），1.3V（最大值）（IF =20A，Tvj =+25°C）
  • 反向漏电流（IRRM）
    • 5µA（VRRM Tvj =+25°C）
    • 300µA（VRRM Tvj =+125°C）
  • 5µs（典型值）（IF =0.5A，IR =1.0A，Irr =0.25A）反向恢复时间 (trr)

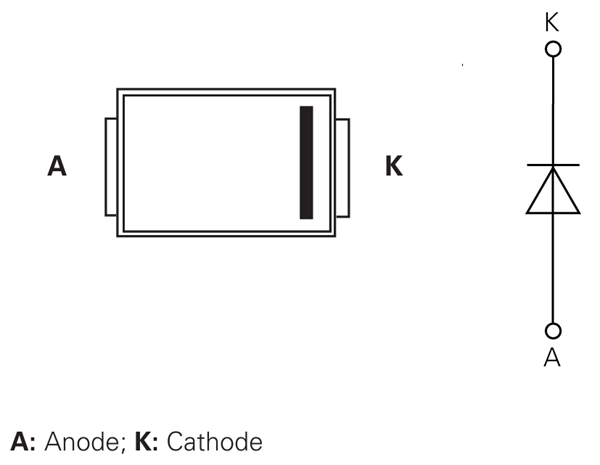

引脚分配图

机械图纸 - IXYS DK010S3ARP 1000V 10A整流器

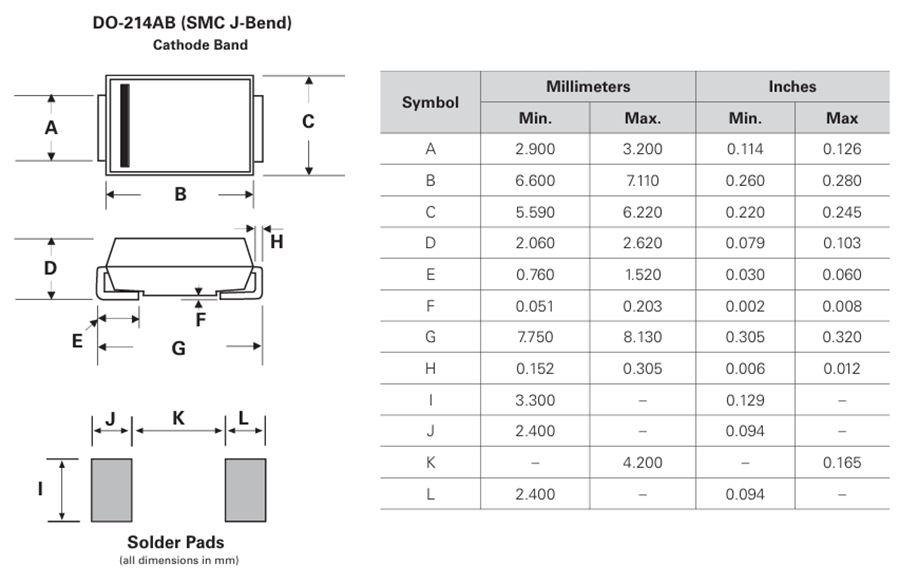

封装尺寸

机械图纸 - IXYS DK010S3ARP 1000V 10A整流器
