Microchip Technology MCP16503（EV05A95A）评估板
Microchip Technology MCP16503（EV05A95A）评估板用于评估MCP16503高性能电源管理集成电路（PMIC）的功能，专为需要动态电压调整（DVS）的通用型嵌入式微处理器单元（eMPU）而设计。其可调性可通过为每个稳压器使用选择电阻实现。Microchip Technology EV05A95A具有四个DC-DC降压转换器，每个均可提供1A电流；两个具有300mA电流能力的LDO；可通过I2C编程的输出电压；以及四种工作模式：活跃模式、低功耗模式、休眠模式和高性能模式。
特性
- 输入电压范围：2.7V至5.5V
- 四个1A输出电流降压通道，具有100%最大占空比能力
- 2MHz降压通道，PWM工作模式
- 两个300mA辅助低压差线性稳压器（LDO）
- 默认启动时输出电压可通过电阻器选择，系统启动后可通过I2C配置输出电压（DVS）
- 可调输出电压范围：0.6V至1.85V（仅限Buck 2、3和4）
- 可调输出电压范围：1.2V至3.7V（仅限Buck 1、LDO1和LDO2）
- MPU专用内置默认通道排序和nRSTO声明延迟
- 关断输入引脚（EN）
- 支持MPU休眠、低功耗和高性能模式（带DVS）
- 1MHz I2C接口，用于编程和诊断
- 提供低噪声、强制PWM（FPWM）模式和低IQ、轻负载、高效率模式
- 可通过I2C选择PWM开关频率的位移（±16.5%）
- 低功耗模式下典型静态电流：＜300μA
- 最大关断电流：10μA（VIN = 4.5V、TJ = +105°C）
- 热关断和限流保护
- 用户可编程过流故障响应
应用
- 高性能、通用型MPU
- µC/µP、FPGA和DSP电源

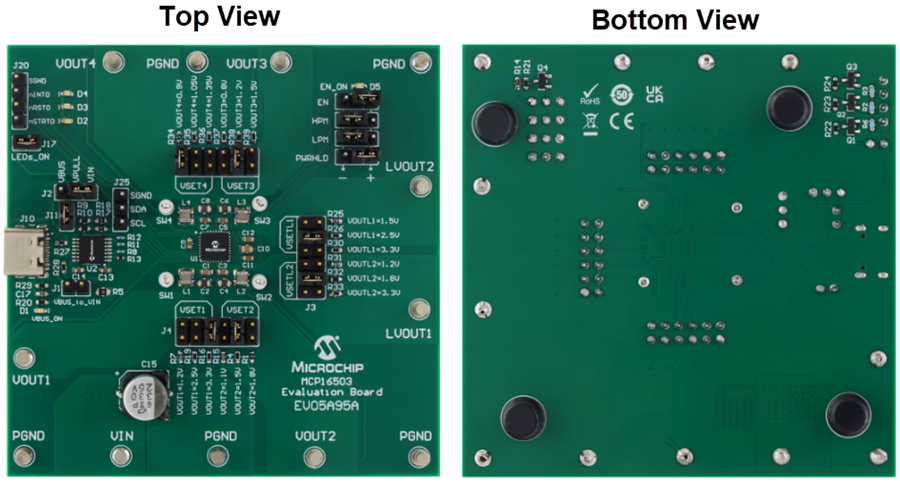

板布局
相关PMIC
Microchip Technology MCP16503 功率管理集成电路(PMIC)
一款优化集成的PMIC，适用于需要动态电压调节（DVS）的通用型eMPU。
