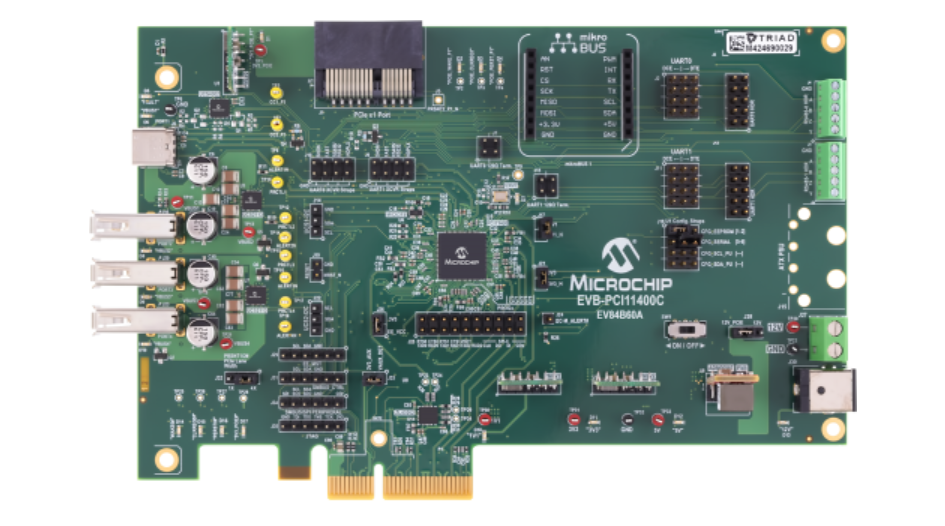

Microchip Technology EVB-PCI11400C 评估板
Microchip Technology EVB-PCI11400C评估板是PCI11400C单芯片PCIe交换机的演示平台。该板集成了PCIe交换功能，集成了USB 3.2 Gen 2主机控制器和可编程I2C、SPI、UART及GPIO功能。四个符合USB-IF标准的下游端口可直接访问设备的USB主机功能，帮助开发人员评估PCI11400C，并加速其集成到嵌入式系统中。
Microchip EVB-PCI11400C评估板支持PCIe精确时间测量，以保持开关功能的时序一致性。板载I2C串行EEPROM可提供板级配置和功能定制，而稳压器指示器则简化了电源轨监控。该六层平台展示了PCIe、USB主机和可编程I/O驱动与Linux®、Microsoft® Windows®和Android系统兼容性。
MPLAB® Connect Configurator为该平台提供了高级配置、编程及诊断功能。诊断支持包括PCIe虚拟眼图可视化，用于评估PCIe连接。
特性
- PCI11400C PCIe交换机的演示和评估平台
- 集成USB 3.2 Gen 2主机控制器评估
- 四个符合USB-IF标准的下游主机端口
- PCIe精确时间测量，确保时序一致性
- 多操作系统驱动程序兼容性
- 可编程I/O选项，支持I2C、SPI、UART及GPIO
- 板载I2C串行EEPROM，用于板级配置和定制
- MPLAB Connect支持配置、编程及诊断
- PCIe虚拟眼图可视化
- 六层符合RoHS标准的PCB结构
规范
- PCI11400C单芯片PCIe交换机
- PCIe配置
- 运行速率为4x8GT/s的4通道上游端口
- 运行速率为1x8GT/s的1通道下游端口
- PCIe 3.1低功耗子状态，支持L1.off和L1.snooze
- 支持SRNS和SRIS
- USB主机接口
- 1个USB type-C® USB 3.2 Gen 2 SuperSpeed+下游端口
- 3个USB Type-A USB 2.0高速下游端口
- 符合USB-IF标准TID 15683
- 电源
- 单稳压12.0V外部电源
- 5V、3.3V及1.1V稳压器输出的LED指示灯
- 可编程接口
- I2C
- SPI
- UAR:
- GPIO
- 操作系统兼容性
- Linux
- Microsoft Windows
- 安卓
- 其他操作系统选项
- QNX
- VxWorks
- FreeBSD
相关开关
Microchip Technology PCI11010C单芯片PCIe交换机
提供一个2通道 (2×8GT/s) 上行端口和一个1通道 (1×8GT/s) 下行端口，传输速度高达8GT/s。
