NXP Semiconductors FRDM-A-S32K118 开发板

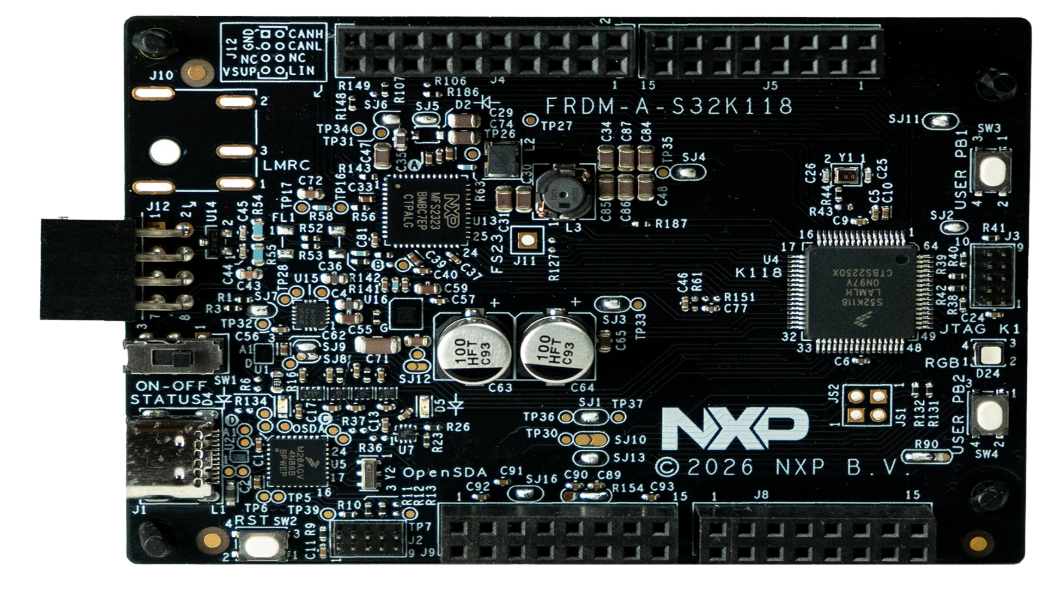

NXP Semiconductors FRDM-A-S32K118开发板是一个面向通用工业和汽车应用的FRDM汽车平台。该板基于32位Arm^® Cortex^®-M0+ S32K1 MCU，为评估基于S32K118的设计提供了一个实用的起点，并具有板载通信、传感、电源和调试资源。

NXP FRDM-A-S32K118通过NXP FS23片上系统结合了CAN和LIN通信，通过USB Type-C^®和DNP电源插孔连接器实现了强大的双向供电，此外还集成了温度传感器、JTAG和利用K20 MCU的板载调试器。FRDM-A-S32K118板还实现了与Arduino^® UNO引脚布局兼容的标准外观尺寸，使开发人员能够使用扩展板进行快速原型设计和演示。

该板非常适合开发人员构建需要FRDM汽车生态系统可扩展支持的一般用途汽车和工业应用。软件资源包括S32 Design Studio、S32 Config Tools、实时驱动器、安全外设驱动器、MATLAB^®基于模型的设计工具箱和平台间通信框架。

特性

通过NXP FS23系统基础芯片支持CAN和LIN通信
采用USB Type-C和DNP电源JACK连接器的强大双向电源供应
板载温度传感器、用户按键、RGB led和调试器资源

基于32位ARM Cortex-M0+ S32K1 MCU
Arduino UNO引脚分配兼容性，支持扩展屏蔽
使用DEVKIT-MOTORGD和DEVKIT-COMM板进行扩展支持
通过恩智浦应用代码中心提供开源软件示例支持

应用

通用汽车和工业应用
S32K118 MCU评估
CAN FD和LIN应用原型设计

基于Arduino UNO屏蔽的演示
FRDM汽车生态系统开发

规范

支持的接口和系统设备
- FS23安全系统基础芯片系列，具有电源管理、CAN和LIN功能
- TJA1462 CAN信号增强能力收发器，带待机模式
- PTN5110 USB PD TCPC PHY IC
- PCT2075 I²C总线快速模式加数字温度传感器和热Watchdog
- NX20P3483 USB PD和Type-C高压灌电流/拉电流组合开关，带保护功能
- NX20P0407 USB Type-C CC和SBU保护IC
软件支持
- 适用于AUTOSAR^®和非AUTOSAR的实时驱动器
- 安全外设驱动器
- MATLAB基于模型设计工具箱
- 平台间通信框架

支持的处理器和MCU设备
- 用于汽车通用应用的S32K1微控制器
- K20_120 kinetis^® K20 120 MHz MCU，具有全速USB和混合信号集成

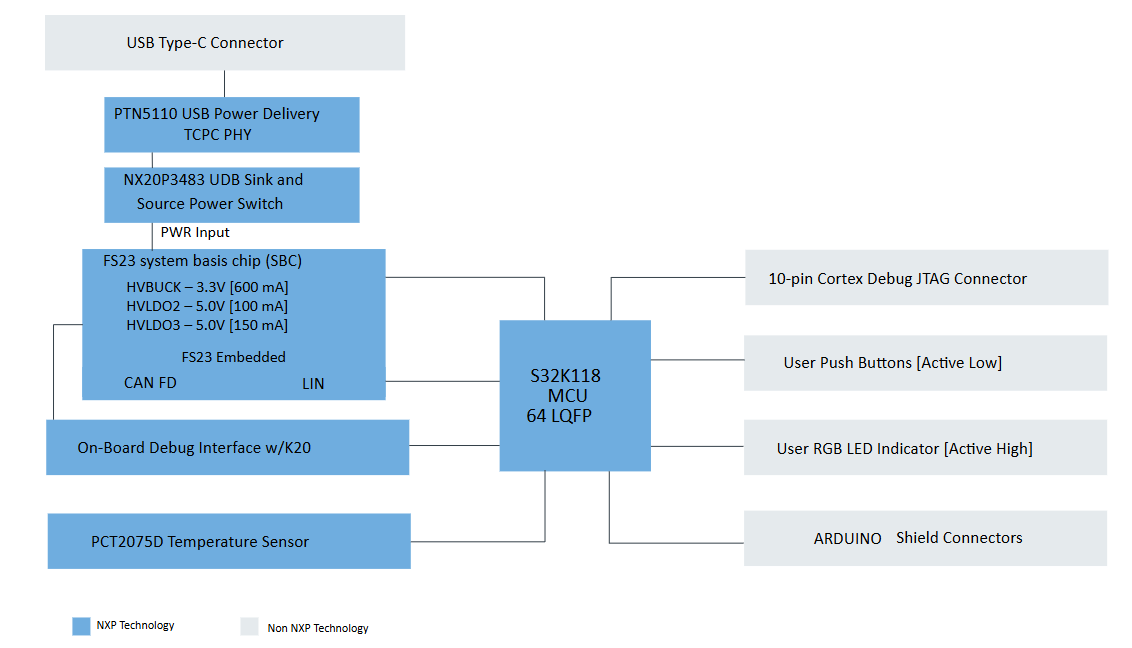

框图实现细节
- USB Type-C连接器
- FS23 HVBUCK在600mA时的输出为3.3V
- FS23 HVLDO2在100mA时的输出为5.0V
- FS23 HVLDO3在150mA时的输出为5.0V
- 通过FS23嵌入式CAN FD和LIN支持
- 10针Cortex调试JTAG连接器
- S32K118 MCU，64 LQFP封装
- 用户按钮，带低电平操作
- 用户RGB led指示灯，带高电平操作
- PCT2075D温度传感器
- Arduino Shield连接器
