NXP Semiconductors NAFEB43388工业级通用输入afe
NXP Semiconductors NAFEB43388工业级通用输入模拟前端（afe）可满足高精度测量要求。该器件集成了高数据速率、24位Σ-Δ模数转换器（ADC）、精密13位数模转换器（DAC）、低泄漏、高压（HV）快速多路复用器、低失调和低漂移可编程增益放大器（PGA）以及低漂移电压基准。此外，NAFEB43388包含一个高精度检测电阻器，该电阻器由智能且坚固的电子熔丝有源电路保护。
所有高压模拟引脚内部均由二极管保护，以实现电磁兼容性（EMC）并防止误接线。NAFEB43388配备了诊断和电源监控电路，可进行状态监控和异常检测。恩智浦设计了NAFEB43388系列产品，该系列产品适用于可编程逻辑控制器（PLC）、分布式控制系统（DCS）、I/O模块、数据记录器、仪器仪表以及高精度传感器和数据采集系统。
特性
- 高精度模拟输入系列、引脚对引脚与固件兼容平台、低功率并提供16/24位ADC选项
- 多功能和多范围软件可配置模拟输入
- 电压、电流、电阻、电阻温度检测器（RTD）和TC
- 输入范围：电压：±12.5V，电流：±25mA，电阻：1mΩ至1MΩ
- 精确且快速响应afe架构提供
- 八个高压输入和一个公共输入
- 单端、差分和伪差分
- 一个感测电阻器，以及一个智能且坚固的开关，可轻松配置电流输入或电压输入
- 可编程放大器，增益范围为1至64
- 13位DAC
- ADC数据速率：7.5sps至288ksps
- DAC数据速率：0ksps至100ksps
- 在室温下精度为±0.002%
- 过温时的精度为±0.05%（室温校准后的电压模式）
- ADC INL 20ppm（最大值）
- 集成电压基准，用于端到端系统校准
- 提供经过数字校准的产品
- 先进的诊断电路，用于故障和异常检测及预测
- ±3°C内部温度传感器
- 循环冗余校验（CRC）错误检测
- 强大且灵活
- ±36V受保护I/O
- ±7V至±24V宽电源范围
- 温度范围：-40 °C至+125 °C
- 6mmx6mm小型HVQFN-40封装
应用
- 可编程逻辑控制器（PLC）、DCS I/O模块
- 远程和分布式I/O模块
- 传感器和数据采集系统
- 工业自动化和过程控制

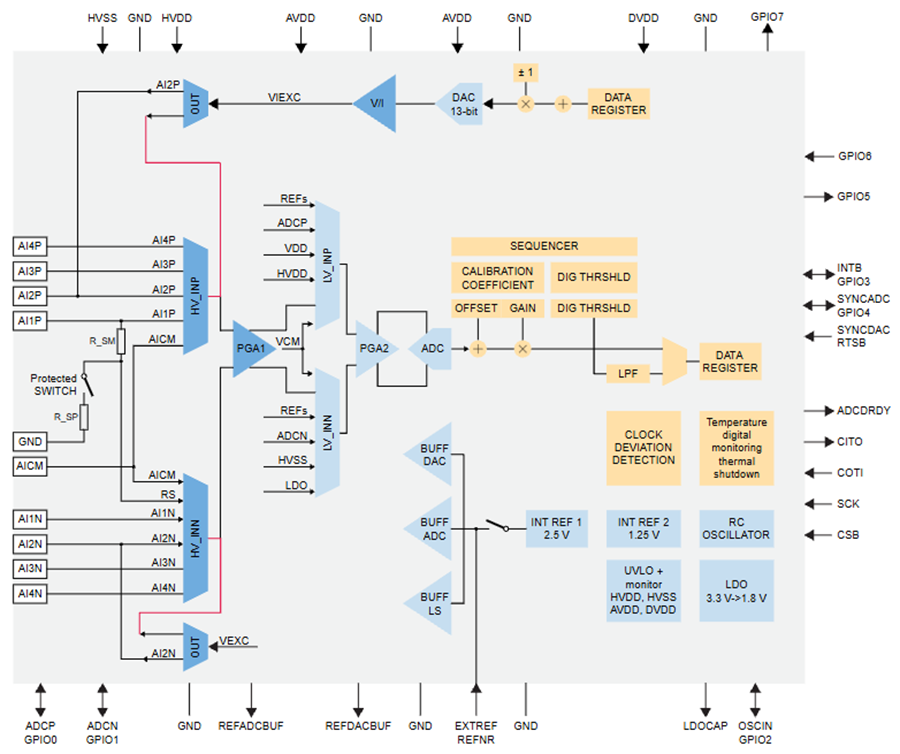

方框图
