NXP Semiconductors TJA1046V双通道高速CAN收发器
NXP Semiconductors TJA1046V双通道高速CAN收发器在一个封装中提供两个接口，连接控制器区域网络协议控制器和物理双线CAN总线。该器件将两个完全独立的TJA1044高速CAN收发器集成在一个封装中，为汽车CAN控制器应用提供差分发送和接收能力。
NXP TJA1046V CAN收发器支持CAN FD网络高达5Mbit/s的数据传输速率稳健通信，并针对12V汽车系统进行了优化。这些器件已通过VeLIO™测试要求认证，并具有极低电流待机模式、主机和总线唤醒能力、电源电压关闭时理想的无源CAN总线行为以及强大的EMC性能。
这些收发器非常适合需要多个高速CAN接口、低功耗运行和CAN总线唤醒能力的网络。无引线HVSON14封装支持紧凑的主控单元、网关控制单元以及需要可靠CAN FD通信的汽车或工业系统。
特性
- 两个完全独立的TJA1044高速CAN收发器集成在一个封装内
- 微控制器具有CAN协议控制器差分发送和接收能力
- 已通过VeLIO测试要求的认证
- 极低电流待机模式，并具有主机和总线唤醒功能
- 当电源电压关闭时，CAN总线上的理想无源行为
- 符合EMC标准IEC-TS62228和SAE J2962-2:2024测试要求，具有低电磁发射和高电磁免疫能力
- 即使不使用共模扼流圈，也能在高达500kbit/s速度下实现出色的EMC性能。
- 在所有电源条件下均具有可预测和故障安全的性能
- 具有发送数据和总线主导超时功能
- 符合AEC-Q100标准、无卤素且符合RoHS指令的设备
应用
- 汽车发动机控制模块
- 途径
- 其他汽车ECU
- 变速器控制单元
- 结构和农业设备
- 无人机
- 电梯
- 工业自动化
- 电机和运动控制
- 网络化传感器和执行器
- 电源管理
规范
- 符合ISO 11898-2:2024、SAE J2284-1至SAE J2284-5和SAE J1939-14标准
- 符合ISO 11898-2:2016和SAE J2284-1到SAE J2284-5标准
- CAN FD网络通信的数据速率最高可达5Mbit/s
- VeLIO测试电源电压范围为4.75V至5.25V
- 产品页面参数电源电压范围为4.8V至5.3V
- CAN总线耐久性范围为-42V至+42V
- TXD到RXD的传播延迟为210ns
- 总线引脚ESD处理能力为8kV IEC和HBM
- HVSON14封装尺寸为3.0mmx4.5mm
- 当微控制器I/O端耐受5V电压时，接口支持3.3V和5V供电的微控制器
- 最大虚拟结温为150°C
- 保护功能：
- TXD支配超时
- 过热检测
- 欠压检测
- 汽车环境总线引脚瞬态保护
- 传播延迟更短的TJA1046ETK变体，以支持更大的网络拓扑结构
相关收发器
NXP Semiconductors TJA1046双高速CAN收发器
双高速CAN收发器，支持待机模式和CAN FD。
NXP Semiconductors TJA1044 Mantis®高速CAN收发器
专为汽车行业的高速CAN应用而设计。
其他资源

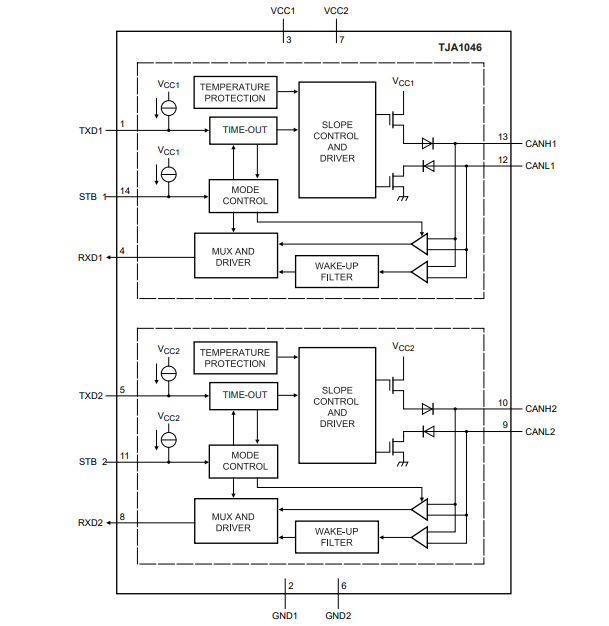

方框图
