Renesas Electronics ISL28227精密双通道低噪声运算放大器

Renesas Electronics ISL28227精密双通道低噪声运算放大器（运放）是超高精度器件，具有极低噪声、低失调电压、低输入偏置电流和低温度漂移等特性。这些特性使Renesas ISL28227运算放大器成为同时需要高直流精度和高交流性能应用的理想选择。 与同类竞争产品相比，该器件集高精度、低噪声和小尺寸于一体，可为用户提供卓越的价值与灵活性。

ISL28227双通道运算放大器采用8引脚SOIC、TDFN和MSOP封装。所有器件均采用标准引脚配置，工作温度范围为-40°C至+125°C。该放大器的应用包括精密有源滤波器、医疗/分析仪器、精密电源控制及工业控制。

特性

  • 低输入失调电压：±70µV（最大值）
  • 极低失调电压温度系数：0.5µV/°C（最大值）
  • 宽电源电压范围：4.5 V至40 V
  • 极低电压噪声：2.5nV/Hz
  • 最大输入偏置电流：±10nA
  • 增益带宽积为10MHz，单位增益稳定
  • 无反相
  • 工作温度范围：-40 °C至+125 °C
  • 8引脚SOIC、TDFN和MSOP封装

应用

  • 精密仪器
  • 医学仪表
  • 工业控制
  • 有源滤波器模块
  • 数据采集
  • 电源控制

规范

  • 最大电源电压：2 V
  • 最大差分输入电流：20mA
  • 最大差分输入电压：0.5V
  • 典型输入偏置电流：1nA
  • 典型输入偏置电流：1nA
  • 典型共模抑制比：120dB
  • 典型电源电压抑制比：117dB
  • 典型开环增益：1500V/mV
  • 每放大器典型供电电流：2.2mA
  • 典型短路电流：±45 mA
  • 典型电压噪声：85nVP-P
  • 典型电压噪声密度范围：2.5nV/√Hz至3nV/√Hz
  • 典型电流噪声密度：0.4pA/√Hz
  • 典型总谐波失真+噪声范围：0.00022%至0.0034%
  • 典型压摆率：±3.6V/µs
  • 典型上升时间：36ns
  • 典型下降时间：38ns
  • 典型输出过载恢复时间：1.7µs
  • 输出短路持续时间无限制（每次一个输出）
  • 最高工作结温：+150 °C
  • ESD耐受能力
    • 6.0 kV人体模型 (HBM)，符合JESD22-A114F标准
    • 500 V EIA/JESD22-A115-A型机器模型
    • 带电器件模型（CDM）：1.5kV，符合JESD22-C101D标准

典型应用

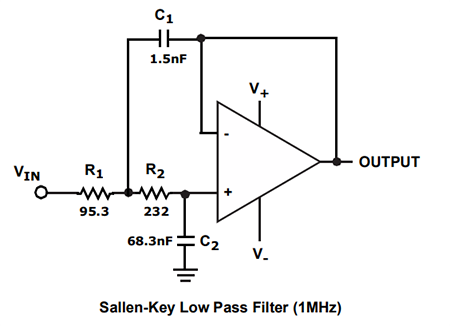

应用电路图 - Renesas Electronics ISL28227精密双通道低噪声运算放大器
