ROHM Semiconductor BD9B306ANF-Z DC/DC转换器
ROHM Semiconductor BD9B306ANF-Z DC/DC转换器是一款单同步降压DC/DC转换器，内置低导通电阻 功率MOSFET。该转换器提供高达3A的电流，并由于其±1%的参考电压，因此输出电压精度高。BD9B306ANF-Z DC/DC转换器采用恒定导通时间控制系统，具有快速瞬时响应性能。该转换器支持轻载模式控制，以提高轻载条件下的效率，并且电源良好功能可使系统控制顺序。BD9B306ANF-Z DC/DC转换器采用6引脚1.5mmx1.5mm小型封装，可实现大功率密度，并在PCB上提供较小的占位面积。典型应用包括打印机、办公自动化设备、存储器设备、视频监控、分布式电源和二次电源。
特性
- 单同步降压DC/DC转换器
- 恒定导通时间控制
- 轻负载模式控制
- 参考电压精度：±1%
- 100%占空因数
- 电源良好输出
- 输出放电功能
- 过电压保护（OVP）
- 过流保护 (OCP)
- 短路保护 (SCP)
- 热关断保护(TSD)
- 欠压锁定保护 (UVLO)
- 符合RoHS标准
应用
- 打印机和办公自动化设备
- 笔记本电脑/平板电脑/服务器
- 存储器设备（HDD/SSD）
- SoC、fpga和微处理器的降压电源
- 视频监控
- 分布式电源
- 二次电源
规范
- 输入电压范围：2.7V至5.5V
- 输出电压范围为0.6V至4V
- 3A（最大）输出电流
- 切换频率为2.2MHz（典型值）
- 高侧FET导通电阻为25mΩ（典型值）
- 低侧FET导通电阻：25mΩ（典型值）
- 关断电流：0 μA（典型值）
- 无负载时的静态电流为4μA（典型值）

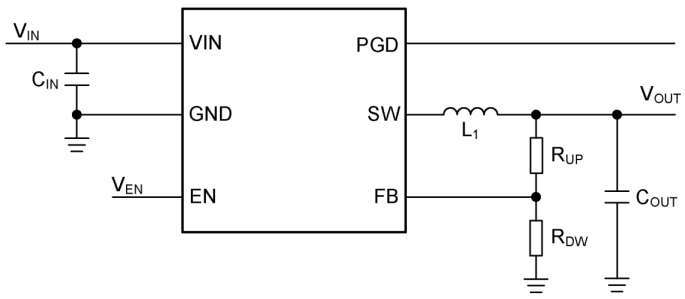

典型应用电路

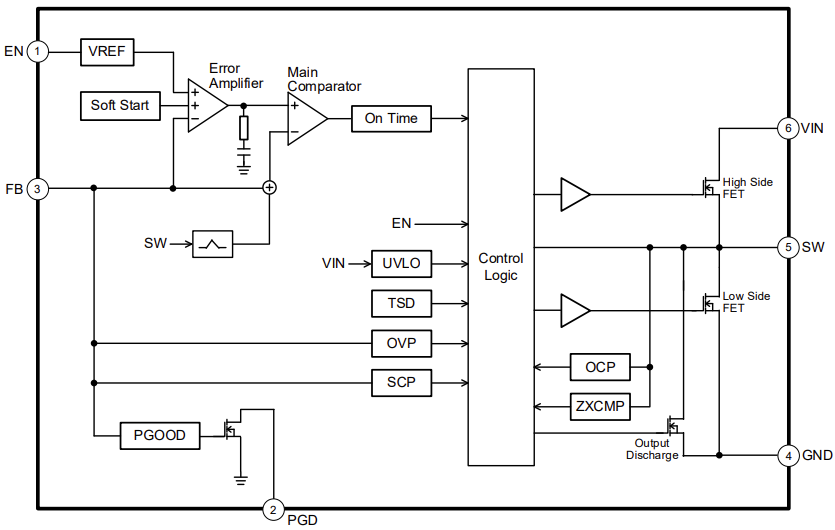

方框图
尺寸
