TE Connectivity AMPSEAL 16 HT连接器系统
TE Connectivity（TE）AMPSEAL 16 HT连接器系统可为严苛环境提供密封式高可靠连接。TE AMPSEAL 16 HT连接器是密封式线对线、线对器件和线对面板连接器，专为抵御振动、潮湿、灰尘和高温而设计。该系列产品采用一体式外壳，出厂时已完全组装，且配备连接器位置保证（CPA）和集成式触点保持等功能。该系列高温版本连接器可耐受高达+150°C条件，适用于高温区域。
特性
- 工作温度：高达+150 °C
- 针对SAE和ISO电线的两个密封选项
- 灰色外壳便于识别

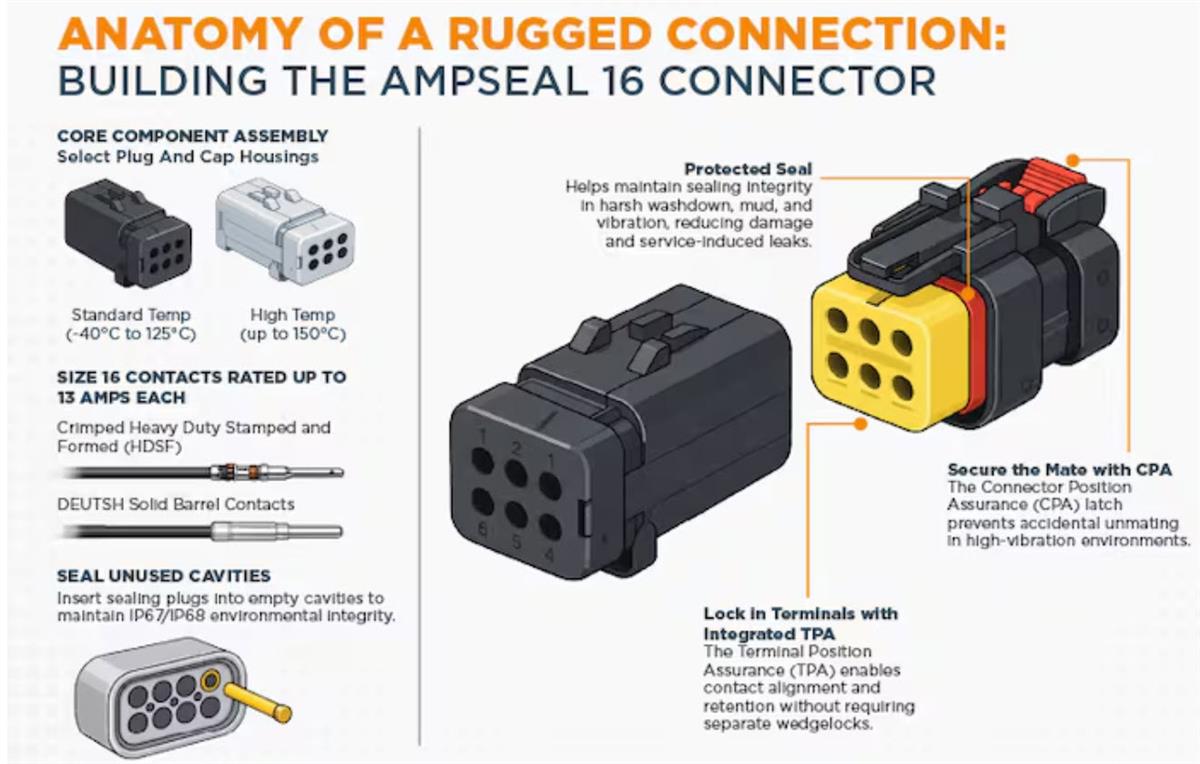

- 一体式外壳出厂时已完全组装，用户在线束组装过程中需处理的松散零件更少
- 集成式CPA有助于减少插配后意外脱扣，在高振动区域尤为实用
- 集成式TPA通过一次侧闩锁增强功能发挥作用，有助于降低触点松脱风险
- 四个分立式彩色极化键有助于防止误插配
- 一体式、完全组装设计
- 易于操作和组装
应用
- 发动机上控制
- 后处理
- 冷却系统
- 发动机舱
规范
- 每电路工作电流：高达13A（触点尺寸为16）
- 工作电压：高达250VDC
- 防护等级：IP67（可通过后盖选项实现IP68和IP6K9K防护等级）
- 2、3、4、6、8和12孔位配置
- 直插式安装
- 矩形热塑性外壳
- 抗振性能：21GRMS，最高2000Hz
- 可燃性等级：UL 94HB（高温版本为UL 94V-0）
其他资源
密封范围
键位颜色表
尺寸
相关连接器
TE Connectivity AMPSEAL 16连接器系统
用于越野和重型工业应用； 有线对线和线对设备两种选择。
