TE Connectivity HC-STAK系列高压互连系统
TE Connectivity (TE) HC-STAK系列高压互连系统专为下一代电动汽车 (EV)、混合动力汽车 (HEV)、插电式混合动力汽车和燃料电池汽车而设计，适用车型涵盖乘用车到大功率电动卡车。TE HC-STAK系列采用可扩展的叉形触点设计，支持高达400A的持续电流和1000VDC的额定电压。HC-STAK 25、25 XE和35等型号产品可为高压电动汽车动力总成架构提供灵活、紧凑且安全的连接方案。在电池、逆变器和电机之间传输电力时，HC-STAK系列可提供出色的载流能力、电磁干扰 (EMI) 屏蔽性能和抗振性能。上述性能均集成于防触电且便于安装的设计之中。
特性
- HC-STAK 25
- 在快速加速和高负载场景下保持电气完整性
- 每个电路最多配置40个双头叉形触点，可实现可靠连接
- 多层叉形结构可定制，以满足特定应用的电流要求
- HC-STAK 25 XE
- 符合人体工程学且易于维护的设计 - 凸轮驱动杠杆和前置CPA可改善操作便捷性
- 更高的载流能力
- 针对中等功率应用优化，填补了标准系统与高性能系统之间的空白
- HC-STAK 35
- 高扭矩性能可支持峰值功率传输，实现快速加速、高牵引力和持续爬坡
- 超高载流能力
- 高性能能量传输可在负载条件下实现快速加速、高扭矩和持续功率输出
- 成熟且可扩展的叉式触点系统，拥有多达64个分层触点，确保一致的电气性能
- 非常适合整车重量较大的xEV平台，专为整备质量较大的电动汽车和混合动力汽车而设计
应用
- 电动汽车（EV）和混合动力汽车（HEV）
- 充电口至电池
- 电池至逆变器
- 电动马达
- 配电
规范
- 额定电压：高达1000VDC
- 额定电流
- HC-STAK 25额定电流：高达247A（+85°C、使用50mm2导线时）
- HC-STAK 25 XE额定电流：高达296A（+85°C、使用70mm2导线时）
- HC-STAK 35额定电流：高达400A（+85°C、使用95mm2导线时）
- 线规
- HC-STAK 25线规：55mm2或70mm2
- HC-STAK 25 XE线规：25mm2、35mm2或50mm2
- HC-STAK 35线规：70mm2或95mm2
- 端子类型：双头叉形，2.5mm（HC-STAK 25和HC-STAK 25 XE）或3.5mm (HC-STAK 35)
- 工作温度范围
- HC-STAK 25或HC-STAK 35：-40°C至+125°C
- HC-STAK 25 XE：-40°C至+150°C
对比图

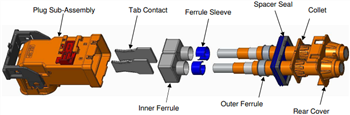

HC-STAK 25分解图
特色连接器
TE Connectivity HC-STAK 25高压互连系统
提供更安全、更可靠的连接，适用于高达1000VDC的连接器电压。
TE Connectivity HC-STAK 25 XE高压互连系统
为下一代电动汽车（EV）和混合动力汽车（HEV）提供增强型电力传输能力与灵活封装方案。
TE Connectivity HC-STAK 35高压互连系统
可帮助高性能电动汽车 (EV) 和混合动力汽车 (HEV) 实现更高的扭矩、更强的加速性能和持续功率输出。
