OPAx993结合了高AC性能和DC精度,包括低失调电压、低失调漂移、低噪声和低失真。TI OPAx993低功耗运算放大器具有单位增益稳定性,并支持轨至轨信号摆幅,因此适用于ADC驱动、基准缓冲、电流检测、故障检测和高压工业接口电路。
运算放大器非常适合用于交流充电站、GFCI故障检测 和测试、软件定义无线电、显示器面板、LCD TV、无线控制照明、电机驱动器、电源输送系统、ADC驱动器、基准缓冲器和电流检测。OPAx993器件的规定工作温度范围为-40°C至+125°C,并提供双列和四方行业标准封装选项。
特性
- 轨至轨输入和输出操作
- 电源电压范围宽,为2.7V至32V
- 20MHz增益带宽和单位增益稳定性
- 转换速度高,为40V/μs
- 静态电流低,每个放大器为400μA
- 失调电压最大为±1mV
- 失调电压漂移最大为±3μV/°C
- 1kHz时的低噪声为13nV/√Hz
- 1/f 噪声低至0.5μV峰峰值
- 低THD+N为0.00014%或117dB
应用
- AC充电(桩)站
- GFCI故障检测和测试
- 软件定义无线电
- 电脑和笔记本显示器
- 无线控制照明
- LCD TV
- 电机驱动:功率级和控制模块
- 供电(UPS、服务器和商用网络电源)
- ADC驱动器和基准缓冲器放大器
- 高侧和低侧电流检测
规范
- 封装选项
- OPA2993 D SOIC-8封装,4.9mm x 6mm
- OPA2993 DGK VSSOP-8封装,3mm x 4.9mm
- OPA2993 DDF SOT-23-8封装,2.9mm x 2.8mm
- OPA4993 D SOIC-14封装,8.65mm x 6mm
- OPA4993 DYY SOT-23-14封装,4.2mm x 1.9mm
- OPA4993 PW TSSOP-14封装,5mm x 6.4mm
- 双极架构
- OPA2993具有双通道配置
- OPA4993具有四通道配置
- 共模电源抑制比典型值为130dB
- 典型输出电流为0.04A
- 工作温度范围: -40 °C至+125 °C

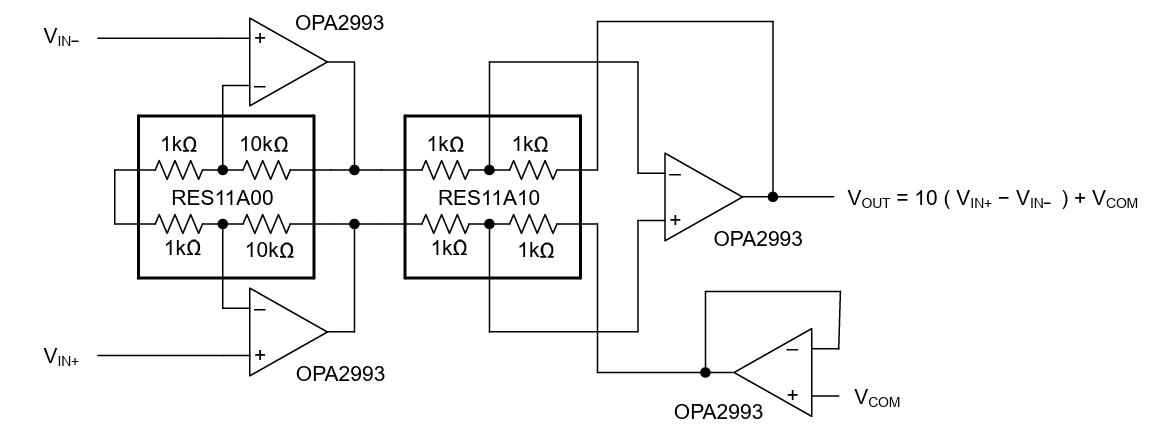

RES11的仪器应用
