Texas Instruments TCA9847 1MHz 8通道I2C多路复用器
Texas Instruments TCA9847 1MHz 8通道I2C多路复用器包括一个SCL/SDA上行对，可扩展到八个下行对或者通道。根据可编程控制寄存器的内容，可选择任一单独SCn/SDn通道。这些下行通道可用于解决I2C目标地址冲突。例如，如果应用中需要八个完全相同的数字温度传感器，则每个通道 (0-7) 可以连接一个传感器。
发生超时或其他不当操作时，系统控制器可通过将RESET输入置为低电平来复位TCA9847。上电复位可初始化I2C/SMBus 状态机并取消选中所有通道。将RESET置为有效也可实现复位和初始化，并且无需将部件断电。这样可以在下游I2C 总线之一卡在低电平状态时进行恢复。
由于在开关上有导通栅极，因此可使用VDD1/VDD2引脚来限制TCA9847传递的最大高电压。限制最大高电压后，可以在每个对上使用不同的总线电压，从而让0.65V、0.8V、1.2V或1.8V器件能够在没有任何额外保护的情况下与3.3V器件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压水平。所有I/O引脚均可耐受3.6V电压。
特性
- 1至8路双向转换多路复用器，可实现低至0.65V的超低电压转换
- 与I2C总线和SMBus兼容
- 低电平有效重置输入
- 两个地址引脚，I2C总线最多支持16个设备
- 通过I2C总线进行通道选择
- 上电时取消选择所有开关通道
- 低RON开关
- 支持在0.65V、0.8V、1.2V、1.8V、2.5V和3.3V间进行电压电平转换
- 上电时无毛刺
- 支持热插入
- 低待机电流
- 工作电源电压VDD2的范围为1.65V至3.6V
- 工作电源电压VDD1的范围为0.65V至3.6V
- 3.6V容差输入
- 0至1MHz时钟频率
- 闭锁性能超过100mA，符合JESD 78 II类标准
- 静电放电保护超越 JESD 22 标准
- ±2000V人体模型 (A114-A)
- ±500V带电设备模型 (C101)
应用
- 服务器
- 路由器（电信交换设备）
- 工厂自动化
- 与I2C目标地址冲突的产品（例如多个相同的温度传感器）

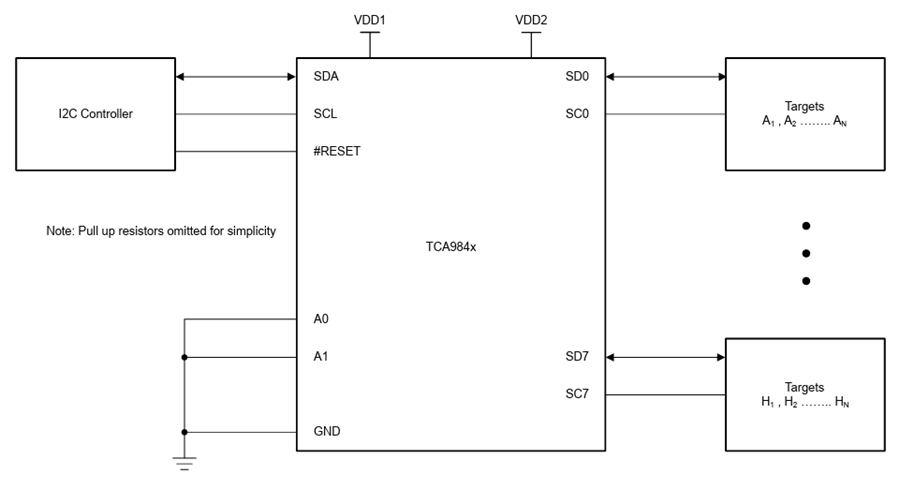

简化应用方框图
