Texas Instruments TPS544A28远端检测同步降压转换器
Texas Instruments TPS544A28远端检测同步降压转换器可提供高效率的12A降压转换，并支持差分远端检测功能。TPS544A28采用自适应导通时间D-CAP4控制，无需外部补偿网络，即可在整个输出电压范围内实现快速负载瞬态响应。器件集成MOSFET、支持精确的负载和线性调整，并提供内部或外部反馈选项，可简化紧凑型负载点电源系统的设计。
TI TPS544A28集成PMBus®接口，用于器件配置以及输出电压、输出电流和芯片温度遥测。引脚跳线选项可用于配置电流限制、故障响应、反馈模式、输出电压和开关频率，而内部非易失性存储器则可保存所选的PMBus参数。Eco-mode™可提高轻载效率，强制连续导通模式适用于需要持续开关的应用。
特性
- 无外部补偿网络的自适应导通时间D-CAP4控制
- 采用全陶瓷输出电容器，可实现超快速负载阶跃响应
- 用于实现精确的负载点调节的差分远端检测
- 符合PMBus 1.4标准的数字配置和遥测
- 输出电压、输出电流和芯片温度遥测
- 用户可编程的非易失性存储器
- 通过引脚配置关键工作参数
- 可选择Eco模式，以提高轻载效率
- 强制连续导通模式工作
- 可编程的谷值电流限制
- 可编程软启动
- 预偏置启动功能
- 开漏电源良好输出
- 过压和欠压故障保护
- 可通过引脚兼容方式升级至更高电流的TPS544B28
应用
- 数据中心计算
- 数据中心网络
- 工业自动化
- 基带单元 (BBU)
规范
- 输入电压范围（无外部偏置）：4V至16V
- 输入电压范围（有外部偏置）：2.7V至16V
- 外部VCC偏置电压范围：3.1V至4.5V
- 连续输出电流：12A
- 输出电压范围：0.4V至5.5V
- VVCC = 3.3V时，集成MOSFET的导通电阻
- 高侧MOSFET的导通电阻：8.5mΩ
- 低侧MOSFET的导通电阻：3.0 mΩ
- 输出电压精度（带内部反馈）
- VOSL设置为1或0.5时，输出电压精度在0°C至+85°C范围内为±0.5%
- ±1%（-40 °C至+150 °C）
- 负载为6A或更大的情况下，电流遥测精度为±7.5%
- PMBus时钟频率高达1MHz
- 可选择开关频率
- 500 kHz
- 600 kHz
- 800 kHz 的
- 1 MHz
- 1.2 MHz 的
- 1.4 MHz
- 工作结温范围：-40 °C至+150 °C
- 19引脚WQFN-HR封装选项
- 3mm x 3mm封装，引脚间距为0.4mm
- 3mm x 3.5mm封装，引脚间距为0.5mm
- 无铅设计，符合RoHS标准

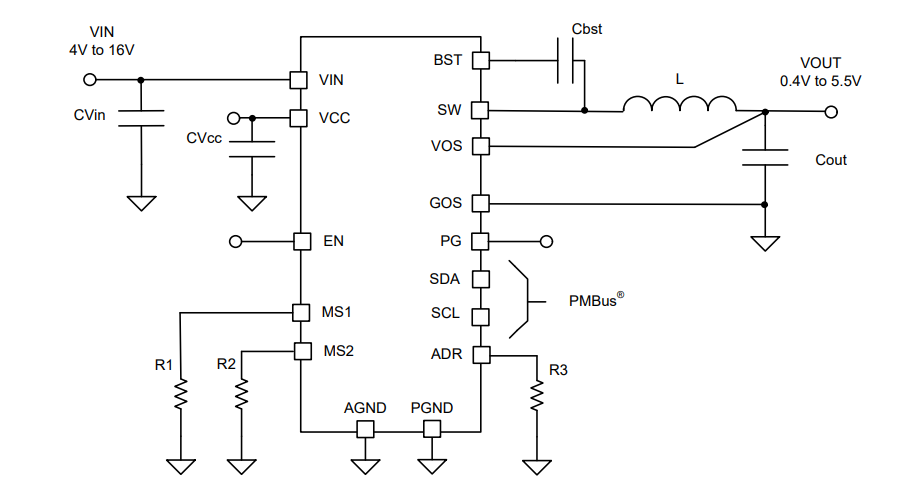

简化示图
典型应用效率
