Texas Instruments TPS544B27W 20A降压式转换器
Texas Instruments TPS544B27W 20A降压式转换器是一款高集成度降压式转换器，采用D-CAP+™控制拓扑结构，以实现快速瞬态响应。所有可编程参数均可通过PMBus®接口进行配置，并存储在非易失性存储器 (NVM) 中，作为新的默认值，从而最大限度地减少外部元器件的数量。这些特点使得该器件非常适合空间受限的应用。
该器件提供过电流故障 (OCF)、输出电压 (VOUT) 过电压故障 (OVF)、欠压故障 (UVF) 和过温故障的故障管理和状态报告。TPS544B27W器件提供了一整套遥测功能，包括输出电压、输出电流和器件温度。此外，还通过外部检测电阻器提供输入功率监测，以实现板级电源管理。Texas Instruments TPS544B27W是无铅器件，符合RoHS标准，无豁免。
特性
- PMBus 1.5接口与非易失性存储器 (NVM) 连接，用于配置、遥测 (V/I/T) 和故障报告
- 4 V 到 18 V 的输入电压
- 输出电压：0.25 V至5.5 V
- 支持外部5V偏置，可提高效率并实现2.7V最小输入电压
- 20A连续输出电流和35A峰值输出电流
- 逐周期谷值输出 (IOUT) (OCF) 电流限值可编程，最高可达35A
- 输入功率监控（引脚检测）
- 可编程DCM或FCCM操作
- 400kHz至2MHz的切换频率
- 可编程内部回路补偿，包括压降补偿（直流负载线）
- 可编程软启动时间从0.5ms至16ms
- 可编程软停止时间从0.5ms至4ms
- 可编程输出电压转换速度：0.625mV/µs至25mV/µs
- 可编程VIN UVLO、VOUT OVF/UVF和OTF
- 安全启动至预偏置输出
- 精密电压基准和差分远程检测，实现高输出精度
- 结温为0°C至85°C之间时的容差：±0.5%
- 结温为-40°C至125°C之间时的容差：±1%
- 模拟输出电流输出引脚 (IMON)
- D-CAP+控制拓扑结构，瞬态响应快
- 开漏电源良好输出 (VRRDY)
应用
- 服务器和云计算POL
- 硬件加速器
- 网络接口卡
- 宽带、网络和光学
- 无线基础设施
引脚配置和功能

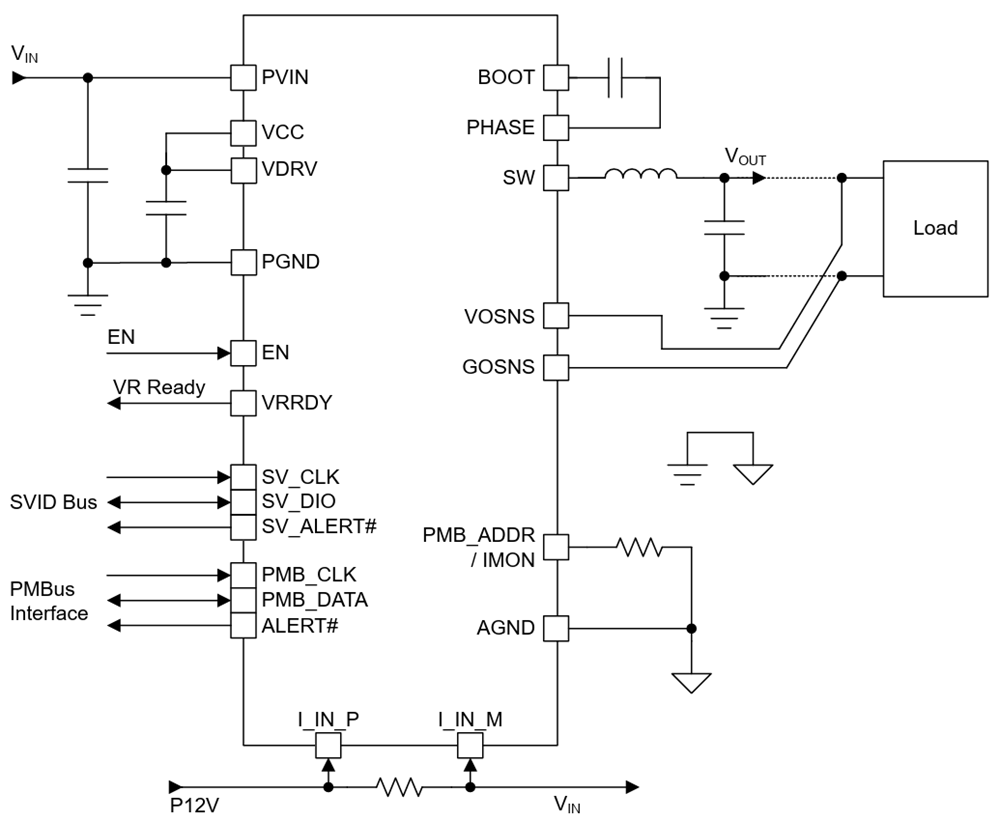

简化示图
