Texas Instruments TPS546C25 4x可堆叠降压式转换器
Texas Instruments TPS546C25四层可堆叠降压式转换器是高集成度的转换器，采用D-CAP4控制拓扑结构提供快速的瞬时响应。TPS546C25上的所有可编程参数都可以通过PmBus接口进行配置，并可作为新的默认值存储在NVM中，最大限度地减少了外部元器件数量。通过实施引脚搭接选项，可以轻松配置主操作或从操作、堆叠位置、工作模式（DCM或FCCM）、过电流行为、反馈类型、输出电压、切换频率和补偿。
支持1MHz时钟的PmBus接口，为配置和遥测关键参数，包括输出电压、输出电流和内部芯片温度，提供了方便的、标准化的数字接口。对故障状态的响应可以设置为重新启动、锁定或忽略，具体取决于系统要求。
两个、三个、四个TI TPS546C25转换器可以互连，以在单输出上提供高达140A的电流。TPS546C25可选择使用外部5V电源过驱动内部4.5V LDO，达到提高效率、减少耗散功率的目的，并且可实现在较低的输入电压下启动。
TPS546C25是一款无铅器件，并且无豁免也符合RoHS标准。
特性
- 输入电压为2.7V至18V，带有外部偏置
- 输入电压范围为4V至18V，无外部偏置
- 输出电压：0.4 V至5.5 V
- 支持35A单相或2x、3x或4x堆叠配置
- Rdson_HS = 3.3m2，Rdson_LS = 1mQ
- 400kHz至2MHz工作频率（四个离散设置通过排针，其他设置通过PM Bus®）
- 可通过PmBus编程
- 1.5版符合PASSKEY安全功能
- 输入电压、输出电压、输出电流、温度遥测
- 可编程过电流、过电压、欠电压和过温保护
- 包括堆叠配置中的单命令写入功能
- 扩展写保护特性
- 用于存储配置设置的非易失性存储器
- 对输出电压进行编程的两种方法
- 内部电阻器分压器（离散设置）由排针选择启动电压
- 外部电阻器分压器（连续设置）由VBOOT选择启动电压
- 精密电压基准和差分远程检测，实现高输出精度
- 0°C至+85°C结温范围DAC精度±0.5%
- -40°C至+125°C结温范围VOUT公差±0.85%
- 仅单相可选择FCCM/DCM
- 通过排针而不是PmBus通信启动
- 安全启动至预偏置输出
- 可编程软启动时间0.5ms至16ms
- D-CAP4控制拓扑结构具有快速瞬时响应，支持所有陶瓷输出电容器
- 可编程内部回路补偿
- 可选逐周期谷值电流限制
- 开漏电源良好输出
应用
- 服务器和云计算POL
- 硬件加速器
- 网络接口卡 (NIC)
驱动评估模块
Texas Instruments TPS546C25EVM-1PH评估模块
在低输出电压应用中采用TPS546C25的单相降压设计。

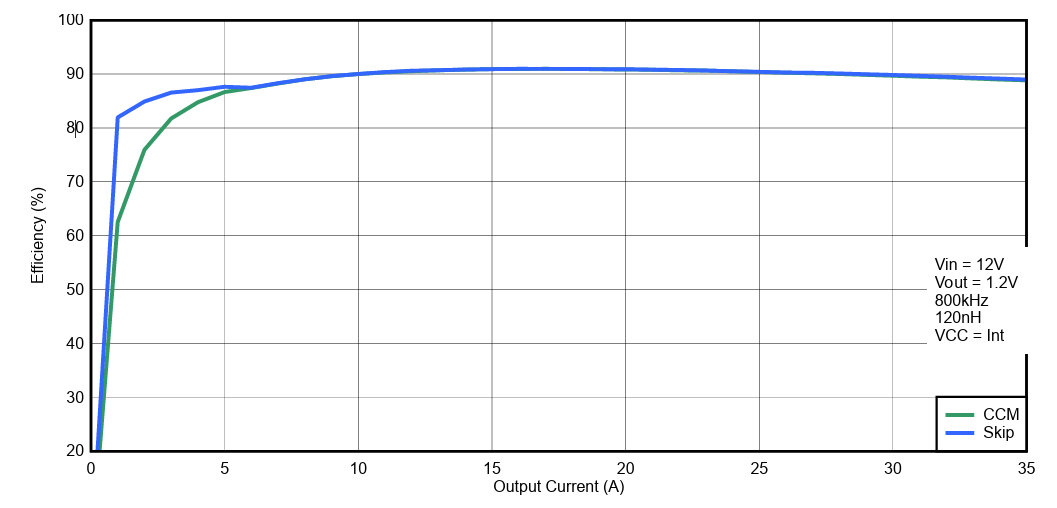

典型效率

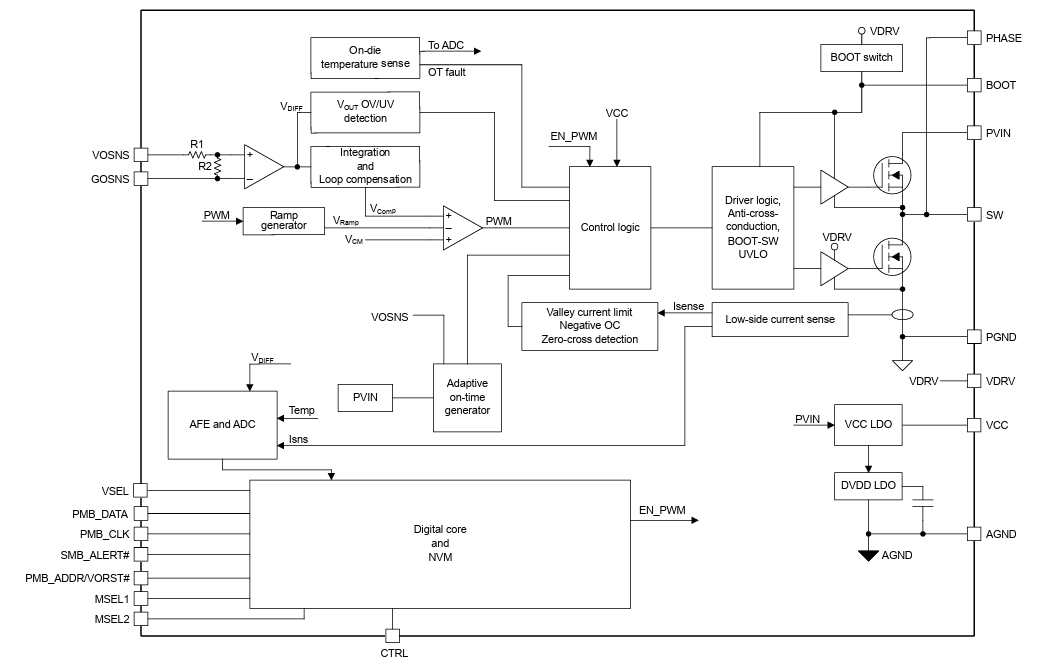

功能框图内部反馈

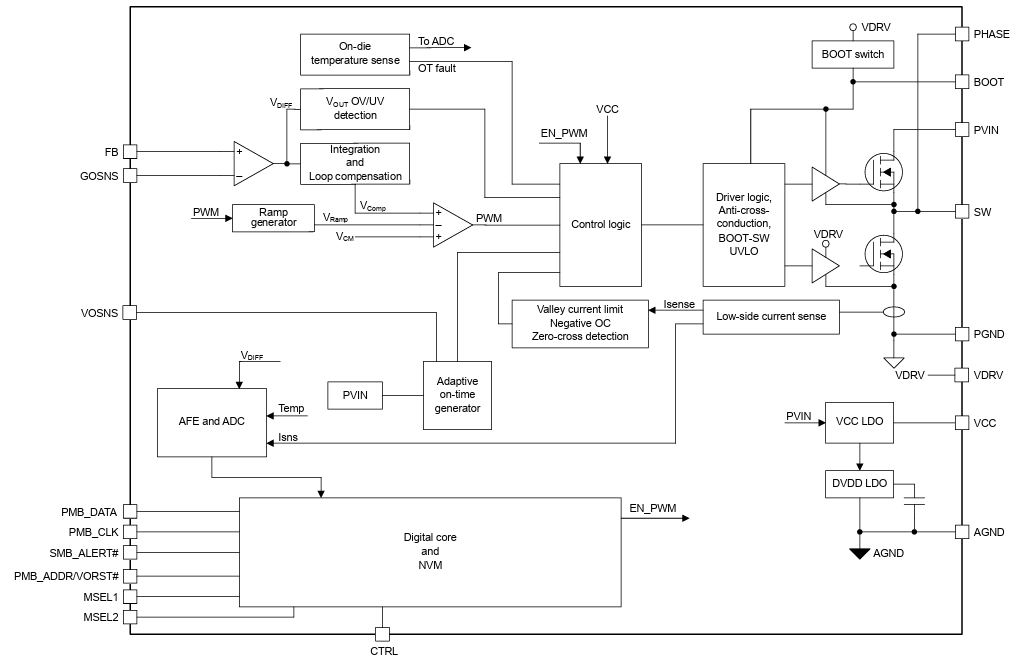

功能框图外部反馈
