Texas Instruments TXE8148 48位SPI总线I/O扩展器
Texas Instruments TXE8148 48位SPI总线I/O扩展器为四线串行外设接口 (SPI) 协议提供通用并行输入/输出 (I/O) 扩展，设计用于1.65V至5.5V VCC的工作电压范围。SPI协议支持标准点对点通信以及多个TXE8148器件的菊花链连接。
该器件在1.65V至5.5V电压范围内支持10MHz的SPI总线频率。当系统中的开关、传感器、按键、LED、风扇等需要更多I/O接口时，采用TXE8148等I/O扩展器可有效简化系统设计。
Texas Instruments TXE8148配备6个I/O端口，每个端口包含8个I/O，并集成多项附加功能，旨在优化I/O的传输速度、功耗和EMI性能。这些功能包括每个I/O可编程的开漏或推挽输出、可编程上拉和下拉电阻、总线保持锁存输入、可屏蔽中断、 中断状态寄存器，以及通过/FAIL-SAFE引脚启用的故障安全寄存器模式。
特性
- 具有功能安全能力，可提供文档协助功能安全系统设计
- 工作电源电压范围：1.65V至5.5V
- 典型待机电流：6µA
- SPI SCLK频率：10MHz
- 支持SPI菊花链
- 支持SPI读写和突发模式
- 用于同时配置多个端口的多端口SPI命令
- 支持IOFF的输入端口引脚
- 低电平有效复位输入（/RESET）
- 开漏低电平有效中断输出（/INT）
- 针对每个I/O独立进行中断屏蔽和状态检测
- 针对每个端口的中断状态检测
- 内置故障安全I/O功能
- 每个I/O可配置：
- 输入和输出功能
- 极性反转
- 输出推挽和开漏选择
- 集成上拉或下拉选择
- 总线保持功能可保持最后一个I/O状态
- 故障滤波器启用选择
- 具有10mA驱动力能力的锁存输出，可直接驱动LED
- 闩锁闭合性能超过100mA，符合AEC Q100-004标准
- 闭锁性能超过100mA，符合JESD 78 II类标准
应用
- 工业运输
- 工业自动化
- 测试和测量
- 工厂自动化和控制
- 医疗和保健
- 服务器
- 路由器（电信交换设备）
- 配备GPIO有限处理器的产品

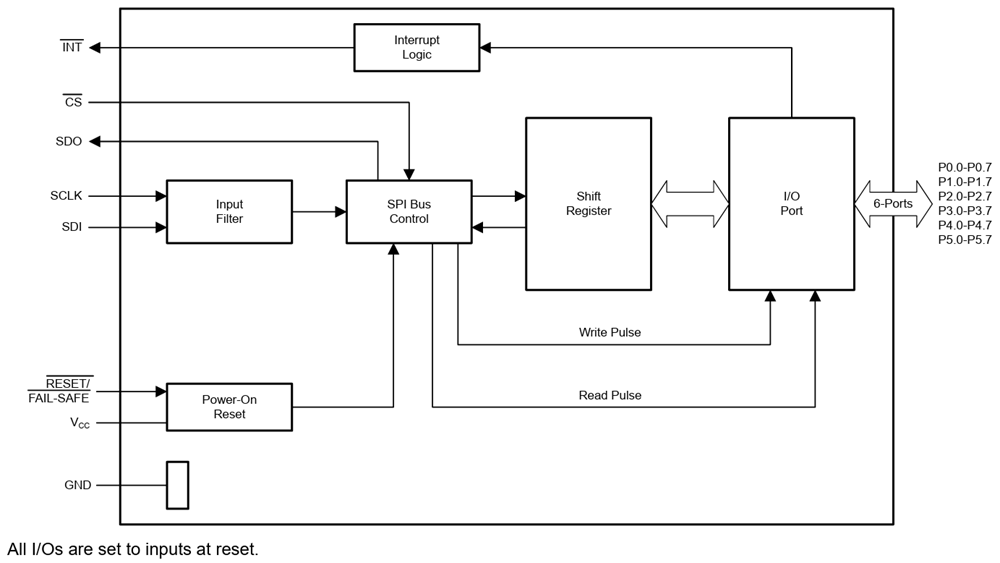

功能框图
开发工具
Texas Instruments TXE81xxEVM 评估模块
专为评估TXE81xx系列SPI I/O扩展器而设计。
