ERF6-40-03.5-L-DV-A-K-TR

Name: Samtec ERF6-40-03.5-L-DV-A-K-TR
Brand: Samtec
SKU: 200-ERF640035LDVAKTR
Price: 55.57 RMB
Availability: InStock

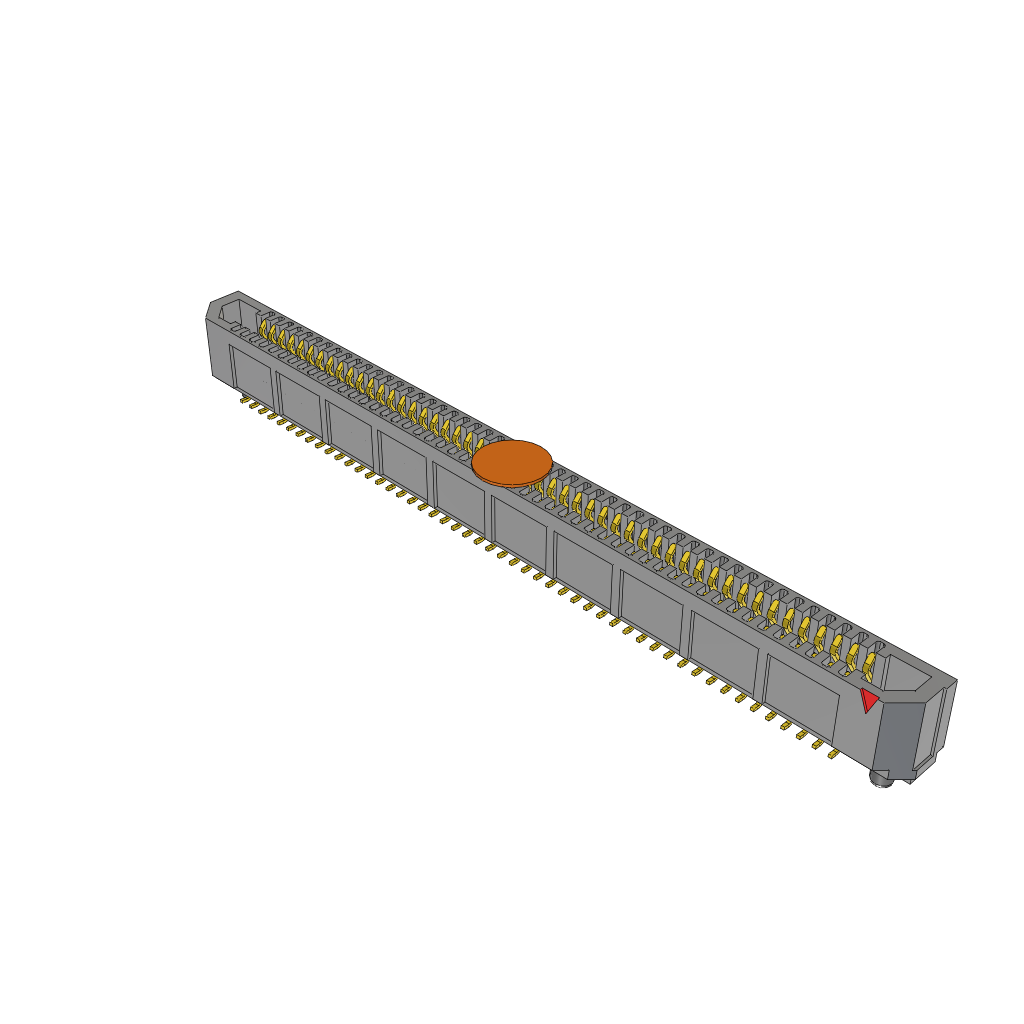

图像仅供参考
请参阅产品规格

Mouser编号：

200-ERF640035LDVAKTR

制造商编号：

ERF6-40-03.5-L-DV-A-K-TR

制造商：

Samtec

说明：

板对板与夹层连接器 0.635 mm Edge Rate Rugged High Speed Socket

数据表:

ERF6-40-03.5-L-DV-A-K-TR 数据表 (PDF)

ECAD模型:

下载免费库加载程序，将此文件转换，以供您的ECAD工具使用。了解详情。

更多信息

了解Samtec ERF6-40-03.5-L-DV-A-K-TR详情

库存量: 284

库存：: 284 可立即发货

出现意外错误。请稍候重试。
生产周期：: 1 周大于所示数量的预计工厂生产时间。

输入数量：

最少： 1 倍数： 1

单价:

¥-.--

总价:

¥-.--

预估关税:

定价 (含13% 增值税)

数量	单价	总价
	¥62.7941	¥62.79
	¥58.0255	¥580.26
	¥54.8841	¥1,372.10
	¥52.8953	¥2,644.77
	¥44.0361	¥4,403.61
整卷卷轴（请按675的倍数订购）
	¥41.0755	¥27,725.96
	¥35.0865	¥47,366.78
	¥29.1879	¥59,105.50

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

产品属性	属性值	选择属性
制造商:	Samtec
产品种类:	板对板与夹层连接器
RoHS:
产品:	Sockets
位置数量:	80 Position
节距:	0.635 mm (0.025 in)
排数:	2 Row
端接类型:	Solder
安装角:	Vertical
叠放高度:	5 mm
最大数据速率:	56 Gbps
最小工作温度:	- 55 C
最大工作温度:	+ 125 C
触点电镀:	Gold
触点材料:	Copper Alloy
外壳材料:	Liquid Crystal Polymer (LCP)
系列:	ERF6
封装:	Reel
封装:	Cut Tape
商标:	Samtec
可燃性等级:	UL 94 V-0
安装风格:	SMD/SMT
产品类型:	Board to Board & Mezzanine Connectors
工厂包装数量:	675
子类别:	Board to Board & Mezzanine Connectors
商标名:	Edge Rate

找到的产品:

要显示类似产品，至少选中一个复选框

要显示该类别下的类似产品，请至少选中上方的一个复选框。

已选择的属性: 0

筛选文档:

Specification Sheets

Technical Resources

Test Report (PDF)

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Edge Rate® High-Speed Rugged High-Cycle Connectors

Samtec Edge Rate® High-speed Rugged High-Cycle Connectors are optimized for signal integrity performance. These connectors feature a smooth milled contact surface for mating instead of stamped contact that mates on a cut edge. This mating surface reduces the wear tracks on the contact and increases the durability and cycle life of the contact system. Samtec Edge Rate High-speed Rugged High-Cycle Connectors offer low insertion and withdrawal forces and allow the connectors to be zippered when unmating.

高速电缆组件

Samtec高速电缆组件包括AcceleRate®纤薄主体、ERCD 0.80mm Edge Rate®、HLCD高速无极性、HQCD 0.50 MM Q Strip®和SEAC SEARAY™系列。AcceleRate电缆组件包括与ARF6系列插配的ARC6纤薄电缆主体，可实现安全连接。ERCD 0.80mm Edge Rate组件使用Samtec的Eye Speed电缆提供14Gbps性能，设有双排系统（120引脚）和标准金属闩锁系统。Eye Speed电缆技术提供出色的信号完整性性能，具有单独的铜孔或编织屏蔽，采用26AWG至38AWG同轴和双轴结构，提供20Ω、50Ω、85Ω以及100Ω额定值。

ERx6 Edge Rate®连接器

Samtec ERx6 Edge Rate®连接器是0.635mm脚距连接器，具有多达120个引脚，堆叠高度为5mm。Samtec ERx6 Edge Rate连接器主体纤细，宽度仅为2.5mm，并针对信号完整性进行了优化。Edge Rate连接器插配表面经过铣削，十分光滑，因此降低了磨损并提高了耐用性。这些连接器在“拉链式”拔出过程中非常坚固，并针对50Ω和100Ω系统进行了优化。

灵活堆叠电路板连接器

Samtec灵活堆叠电路板连接器提供大量具有出色设计灵活性的板对板连接器。这些板对板连接器系统提供各种间距、密度、堆叠高度、组装方向和其他标准或修改选项，从中可以轻松找到适合各种应用的连接器。灵活堆叠选项包括单片、薄型通孔、加高、公母同一、遮蔽、共面、平行、垂直。接线柱高度能够以0.005” (0.13mm) 的增量进行调节。

加固型SI系统连接器（嵌入式视觉用）

Samtec加固型SI系统连接器（嵌入式视觉用）有多种脚距可选，包括0.5mm、0.635mm和0.8mm。位数从10到200不等，安装角度有直式、直角和垂直角度。Samtec加固型SI系统连接器（嵌入式视觉用）具有低至5mm的堆叠高度。该产品组合包括接头、插孔、无极性连接器、插座和连接器。端接类型包括焊接和焊接引脚。
