QSH-030-01-F-D-A-RT1-K-TR

Name: Samtec QSH-030-01-F-D-A-RT1-K-TR
Brand: Samtec
SKU: 200-SH03001FDART1KTR
Price: 83.89 RMB
Availability: InStock

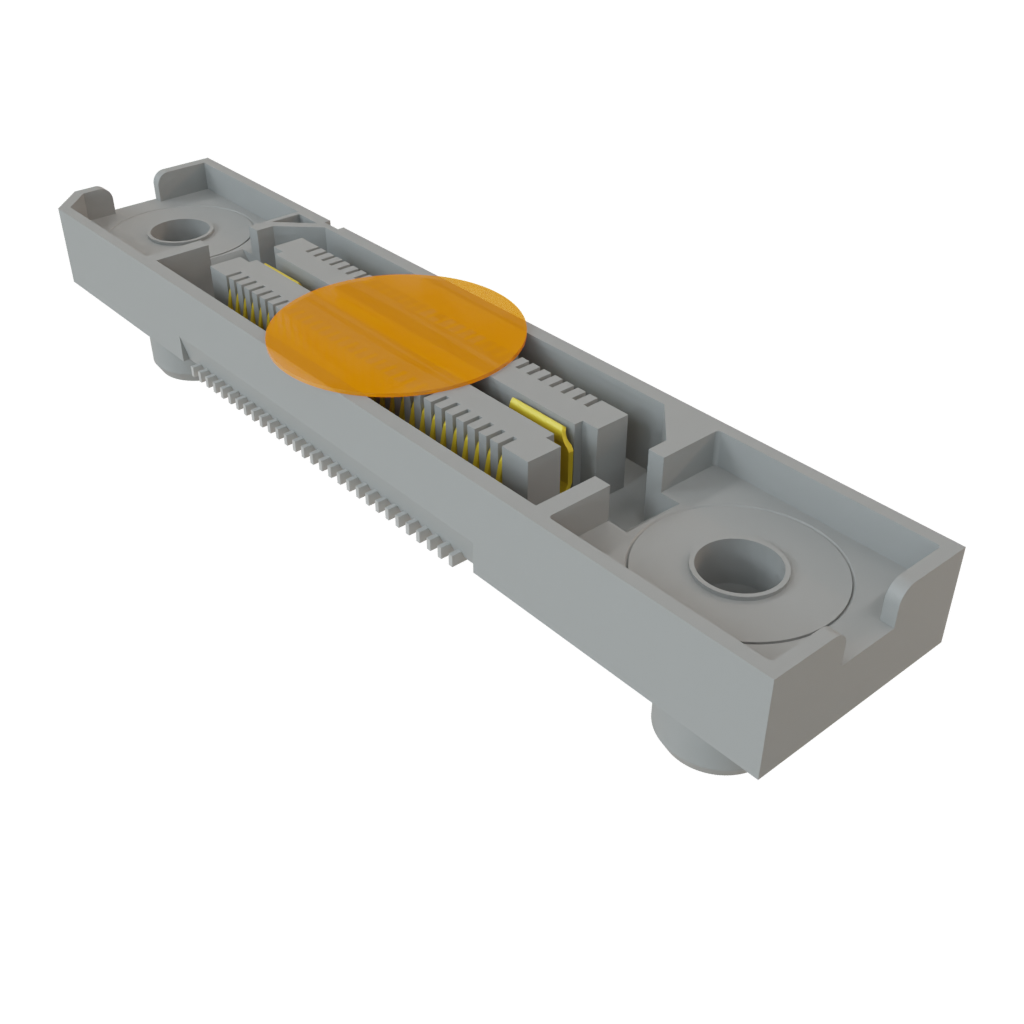

图像仅供参考
请参阅产品规格

Mouser编号：

200-SH03001FDART1KTR

制造商编号：

QSH-030-01-F-D-A-RT1-K-TR

制造商：

Samtec

说明：

板对板与夹层连接器 0.50 mm Q Strip High-Speed Ground Plane Socket Strip

数据表:

QSH-030-01-F-D-A-RT1-K-TR 数据表 (PDF)

ECAD模型:

下载免费库加载程序，将此文件转换，以供您的ECAD工具使用。了解详情。

更多信息

了解Samtec QSH-030-01-F-D-A-RT1-K-TR详情

库存量: 300

库存：: 300 可立即发货

出现意外错误。请稍候重试。
生产周期：: 4 周大于所示数量的预计工厂生产时间。

输入数量：

最少： 1 倍数： 1

单价:

¥-.--

总价:

¥-.--

预估关税:

定价 (含13% 增值税)

数量	单价	总价
	¥94.7957	¥94.80
	¥91.982	¥919.82
	¥89.5864	¥2,239.66
	¥85.2811	¥4,264.06
	¥76.2637	¥7,626.37
整卷卷轴（请按350的倍数订购）
	¥66.3423	¥23,219.81
	¥59.9691	¥41,978.37
	¥55.9124	¥58,708.02

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

产品属性	属性值	选择属性
制造商:	Samtec
产品种类:	板对板与夹层连接器
RoHS:
REACH - SVHC:
产品:	Sockets
位置数量:	60 Position
节距:	0.5 mm (0.02 in)
排数:	2 Row
端接类型:	Solder
安装角:	Straight
电流额定值:	2 A
电压额定值:	175 VAC
最小工作温度:	- 55 C
最大工作温度:	+ 125 C
触点电镀:	Gold
触点材料:	Phosphor Bronze
外壳材料:	Liquid Crystal Polymer (LCP)
系列:	QSH
封装:	Reel
封装:	Cut Tape
应用:	Power, Signal
商标:	Samtec
可燃性等级:	UL 94 V-0
安装风格:	Mounting Peg
产品类型:	Board to Board & Mezzanine Connectors
工厂包装数量:	350
子类别:	Board to Board & Mezzanine Connectors
商标名:	Q Strip

找到的产品:

要显示类似产品，至少选中一个复选框

要显示该类别下的类似产品，请至少选中上方的一个复选框。

已选择的属性: 0

筛选文档:

Specification Sheets

Technical Resources

Test Report (PDF)

CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

高速电缆组件

Samtec高速电缆组件包括AcceleRate®纤薄主体、ERCD 0.80mm Edge Rate®、HLCD高速无极性、HQCD 0.50 MM Q Strip®和SEAC SEARAY™系列。AcceleRate电缆组件包括与ARF6系列插配的ARC6纤薄电缆主体，可实现安全连接。ERCD 0.80mm Edge Rate组件使用Samtec的Eye Speed电缆提供14Gbps性能，设有双排系统（120引脚）和标准金属闩锁系统。Eye Speed电缆技术提供出色的信号完整性性能，具有单独的铜孔或编织屏蔽，采用26AWG至38AWG同轴和双轴结构，提供20Ω、50Ω、85Ω以及100Ω额定值。

Q Strip™ High-Speed Mezzanine Connectors

Samtec Q Strip™ High-Speed Mezzanine Connectors are designed for high-speed board-to-board applications where signal integrity is essential. Q Strip connectors have surface-mount signal contacts and a surface-mount ground plane between the two rows of signals for improved electrical performance. Mated sets of Samtec Q Strip connectors are available in 8 different stack heights from 5mm (.197") to 30mm (1.180"). Options include guideposts for blind mate scenarios and alignment pins and locking clips for proper connector placement before reflow.
