SS5-15-3.50-L-D-K-TR

Name: Samtec SS5-15-3.50-L-D-K-TR
Brand: Samtec
SKU: 200-SS515350LDKTR
Price: 20.42 RMB
Availability: InStock

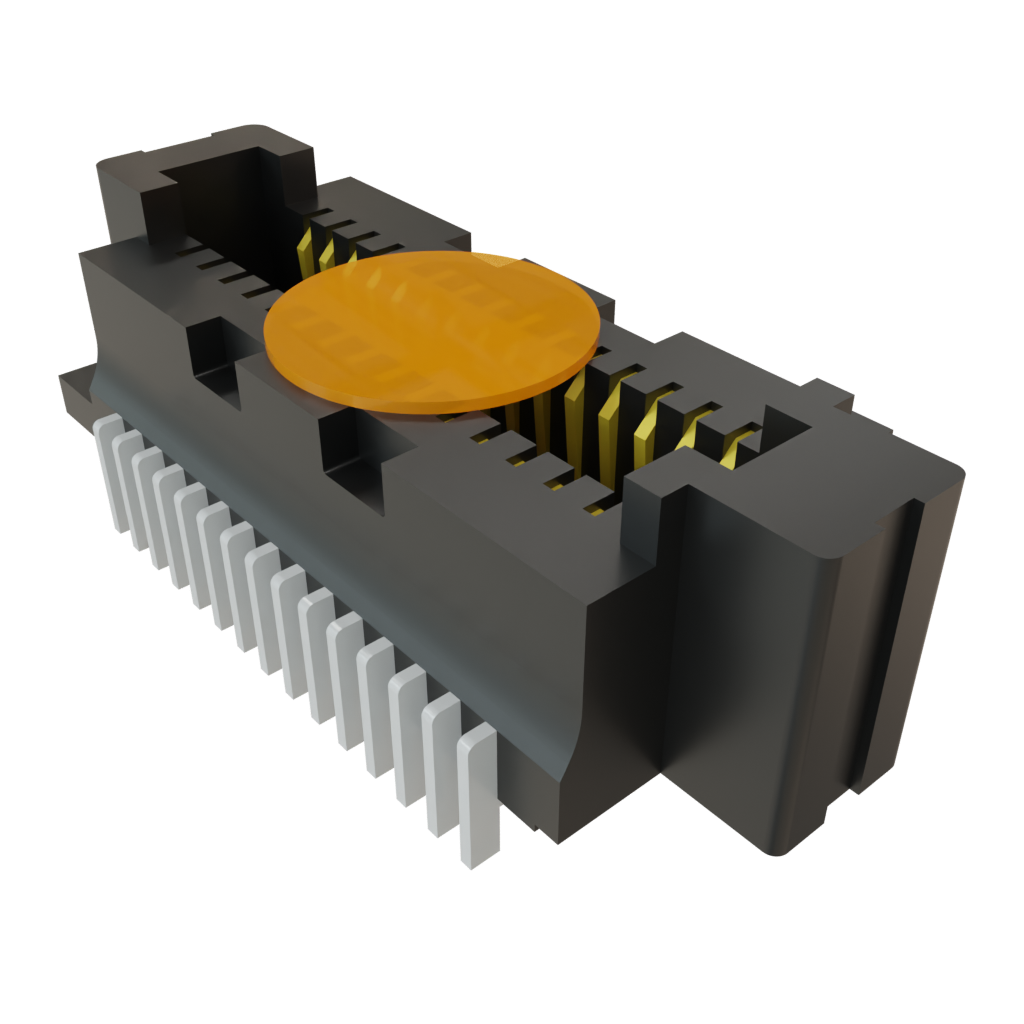

图像仅供参考
请参阅产品规格

Mouser编号：

200-SS515350LDKTR

制造商编号：

SS5-15-3.50-L-D-K-TR

制造商：

Samtec

说明：

板对板与夹层连接器 0.50 mm Micro Blade & Beam Low-Profile Socket

数据表:

SS5-15-3.50-L-D-K-TR 数据表 (PDF)

ECAD模型:

下载免费库加载程序，将此文件转换，以供您的ECAD工具使用。了解详情。

更多信息

了解Samtec SS5-15-3.50-L-D-K-TR详情

库存量: 1,014

库存：: 1,014 可立即发货

出现意外错误。请稍候重试。
生产周期：: 1 周大于所示数量的预计工厂生产时间。

输入数量：

最少： 1 倍数： 1

单价:

¥-.--

总价:

¥-.--

预估关税:

定价 (含13% 增值税)

数量	单价	总价
	¥23.0746	¥23.07
	¥20.679	¥2,067.90
	¥18.6111	¥4,652.78
	¥16.2946	¥8,147.30
整卷卷轴（请按1075的倍数订购）
	¥15.7183	¥16,897.17
	¥12.9046	¥55,489.78
9,675	报价

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

产品属性	属性值	选择属性
制造商:	Samtec
产品种类:	板对板与夹层连接器
RoHS:
产品:	Sockets
位置数量:	30 Position
节距:	0.5 mm (0.02 in)
排数:	2 Row
端接类型:	Solder
安装角:	Vertical
叠放高度:	4.5 mm, 5 mm, 6 mm
电流额定值:	1.6 A
电压额定值:	200 VAC
最大数据速率:	56 Gbps
最小工作温度:	- 55 C
最大工作温度:	+ 125 C
触点电镀:	Gold
触点材料:	Phosphor Bronze
外壳材料:	Liquid Crystal Polymer (LCP)
系列:	SS5
封装:	Reel
封装:	Cut Tape
应用:	Power, Signal
商标:	Samtec
数据速率:	56 Gbps
安装风格:	SMD/SMT
产品类型:	Board to Board & Mezzanine Connectors
工厂包装数量:	1075
子类别:	Board to Board & Mezzanine Connectors
商标名:	Razor Beam LP
单位重量:	467.500 mg

找到的产品:

要显示类似产品，至少选中一个复选框

要显示该类别下的类似产品，请至少选中上方的一个复选框。

已选择的属性: 0

筛选文档:

数据表

SS5-15-3.50-L-D-K-TR 数据表 (PDF)

Images

图像

Specification Sheets

Technical Resources

Test Report (PDF)

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Ultra Micro互连

Samtec Ultra Micro互连堆叠高度低至2.31mm，间距为0.4mm、0.5mm、0.635mm和0.8mm。可提供1至4排引脚，端接方式包括焊接、焊球和焊针。 Samtec Ultra Micro互连提供多种安装角度，包括水平、右侧、直式和垂直。产品系列包括连接器、插头、插座、插孔和雌雄同体连接器。

SS5/ST5 0.50 mm超小脚距连接器

Samtec SS5/ST5 0.50mm超小脚距连接器具有高达56Gbps PAM4性能，设计用于空间受限的板对板连接。这些纤薄主体连接器采用0.50mm超精细间距制造而成，具有多达160个I/O，插配堆叠高度低至4mm。这些Razor Beam™ LP系列插座和接头设计用于节省X、Y和Z轴的空间。Samtec SS5/ST5 0.50mm超小脚距连接器有直式或垂直配置可供选择，S5插座设计用于与ST5接头插配，反之亦然。两个系列的工作温度范围均为-55°C至+125°C。理想应用包括5 G网络、人工智能（AI）和机器学习、军事/航空航天、医疗、汽车等。

超微型连接器解决方案

Samtec超微型连接器解决方案采用Razor Beam™ LP超微型刀片和梁细间距连接器，有0.40mm和0.50mm脚距可供选择，堆叠高度低至2mm。这些连接器非常适合用于小型快速应用，速度高达56Gbps PAM4 (SS5/ST5)。这些连接器采用纤薄主体设计，可节省立体空间。Samtec超微型连接器解决方案产品可作为元器件级和系统级使用，以确保系统全面优化。其应用包括5G网络、军事/航空航天、医疗、人工智能 (AI)、机器学习、仪器仪表等。

灵活堆叠电路板连接器

Samtec灵活堆叠电路板连接器提供大量具有出色设计灵活性的板对板连接器。这些板对板连接器系统提供各种间距、密度、堆叠高度、组装方向和其他标准或修改选项，从中可以轻松找到适合各种应用的连接器。灵活堆叠选项包括单片、薄型通孔、加高、公母同一、遮蔽、共面、平行、垂直。接线柱高度能够以0.005” (0.13mm) 的增量进行调节。
