ST4-15-1.50-L-D-P-TR

Name: Samtec ST4-15-1.50-L-D-P-TR
Brand: Samtec
SKU: 200-ST4151.50LDPTR
Price: 21.45 RMB
Availability: InStock

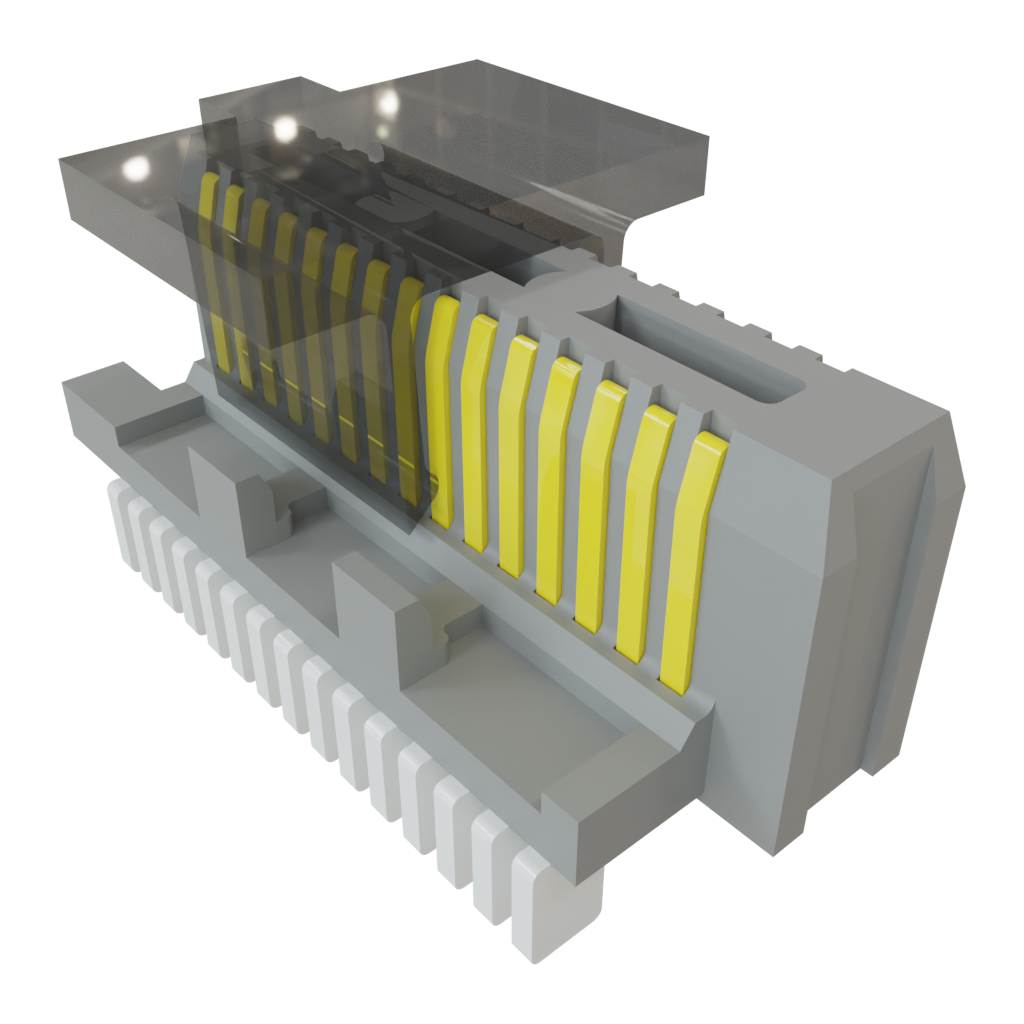

图像仅供参考
请参阅产品规格

Mouser编号：

200-ST4151.50LDPTR

制造商编号：

ST4-15-1.50-L-D-P-TR

制造商：

Samtec

说明：

板对板与夹层连接器 0.40 mm Micro Blade & Beam Ultra Fine Pitch Header

ECAD模型:

下载免费库加载程序，将此文件转换，以供您的ECAD工具使用。了解详情。

更多信息

了解Samtec ST4-15-1.50-L-D-P-TR详情

库存量: 985

库存：: 985 可立即发货

出现意外错误。请稍候重试。
生产周期：: 14 周大于所示数量的预计工厂生产时间。

输入数量：

最少： 1 倍数： 1

单价:

¥-.--

总价:

¥-.--

预估关税:

定价 (含13% 增值税)

数量	单价	总价
	¥24.2385	¥24.24
	¥21.6734	¥2,167.34
	¥19.5264	¥4,881.60
	¥17.0404	¥8,520.20
整卷卷轴（请按1050的倍数订购）
	¥16.5432	¥17,370.36
	¥13.56	¥56,952.00
9,450	报价

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

产品属性	属性值	选择属性
制造商:	Samtec
产品种类:	板对板与夹层连接器
RoHS:
产品:	Headers
位置数量:	30 Position
节距:	0.4 mm (0.016 in)
排数:	2 Row
端接类型:	Solder
安装角:	Vertical
叠放高度:	4.5 mm, 5 mm
电流额定值:	1.6 A
电压额定值:	155 VAC
最大数据速率:	28 Gbps
最小工作温度:	- 55 C
最大工作温度:	+ 125 C
触点电镀:	Gold
触点材料:	Phosphor Bronze
外壳材料:	Liquid Crystal Polymer (LCP)
系列:	ST4
封装:	Reel
封装:	Cut Tape
应用:	Power, Signal
商标:	Samtec
数据速率:	28 Gbps
可燃性等级:	UL 94 V-0
安装风格:	SMD/SMT
产品类型:	Board to Board & Mezzanine Connectors
工厂包装数量:	1050
子类别:	Board to Board & Mezzanine Connectors
商标名:	Razor Beam LP
单位重量:	36.800 mg

找到的产品:

要显示类似产品，至少选中一个复选框

要显示该类别下的类似产品，请至少选中上方的一个复选框。

已选择的属性: 0

筛选文档:

Images

图像

Models

ST4-15-1.50-L-D-P-TR Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Test Report (PDF)

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Ultra Micro互连

Samtec Ultra Micro互连堆叠高度低至2.31mm，间距为0.4mm、0.5mm、0.635mm和0.8mm。可提供1至4排引脚，端接方式包括焊接、焊球和焊针。 Samtec Ultra Micro互连提供多种安装角度，包括水平、右侧、直式和垂直。产品系列包括连接器、插头、插座、插孔和雌雄同体连接器。

SS4/ST4 0.40mm超小脚距连接器

Samtec SS4/ST4 0.40mm超小脚距连接器的性能高达28Gbps，具有多达100个I/O，堆叠高度范围为4mm至6mm。这些薄型连接器设计用于空间受限的板对板连接。该连接器采用0.40mm超精细间距制造而成，拥有垂直配置。这些Razor Beam™ LP系列连接器设计用于节省X、Y和Z轴的空间。SS4插槽与ST4接头插配，反之亦然。Samtec SS4/ST4 0.40mm超小脚距连接器的工作温度范围为-55°C至+125°C，非常适用于5G网络、测试连接、人工智能（AI）和机器学习、广播视频、医疗、等应用。

超微型连接器解决方案

Samtec超微型连接器解决方案采用Razor Beam™ LP超微型刀片和梁细间距连接器，有0.40mm和0.50mm脚距可供选择，堆叠高度低至2mm。这些连接器非常适合用于小型快速应用，速度高达56Gbps PAM4 (SS5/ST5)。这些连接器采用纤薄主体设计，可节省立体空间。Samtec超微型连接器解决方案产品可作为元器件级和系统级使用，以确保系统全面优化。其应用包括5G网络、军事/航空航天、医疗、人工智能 (AI)、机器学习、仪器仪表等。

灵活堆叠电路板连接器

Samtec灵活堆叠电路板连接器提供大量具有出色设计灵活性的板对板连接器。这些板对板连接器系统提供各种间距、密度、堆叠高度、组装方向和其他标准或修改选项，从中可以轻松找到适合各种应用的连接器。灵活堆叠选项包括单片、薄型通孔、加高、公母同一、遮蔽、共面、平行、垂直。接线柱高度能够以0.005” (0.13mm) 的增量进行调节。

SS4/ST4微型刀片&梁式接头和插座

Samtec SS4/ST4微型刀片&梁式接头和插座采用超精细 0.40mm脚距和纤薄主体设计，可节省更多电路板空间。SS4和ST4连接器均可相互插配，并与mPOWER™产品兼容，以实现电源/信号灵活性。其他特性包括28Gbps性能、每引脚1.6A额定电流（2引脚供电）、每排10至50位以及高达100 I/O。Samtec SS4/ST4微型刀片&梁式接头和插座具有4mm至6mm堆叠高度，工作温度范围为-55°C至+125°C。
