Analog Devices Inc. ADM1278 热插拔控制器

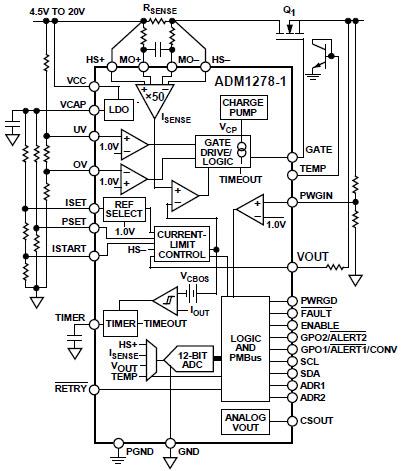

亚德诺半导体 内置 PMBus 接口的 ADM1278 热插拔控制器允许将电路板插入带电背板或从带电背板移除。ADM1278 还集成 12 位模数转换器(ADC)，可通过 PMBus™ 接口进行电流、电压和功率回读。利用内部电流检测放大器测量负载电流，该放大器可通过 HS+ 引脚和 HS− 引脚测量电源路径内检测电阻两端的电压。默认电流限值设置为 20mV，如果需要，可通过内部基准电压源至 ISET 引脚的电阻分压器网络对该限值进行调整。ADM1278 通过 GATE 引脚控制电源路径中外部 N 沟道 FET 的栅极电压，从而限制流经检测电阻的电流。检测电压及负载电流维持在预设最大值以下。ADM1278 通过限制 FET 保持开启（电流处于最大值时）的时间来保护外部 FET。该限流时间通过选择连接至 TIMER 引脚的电容来设置。此外，上电和故障期间，MOSFET 的功耗由一个恒定的功率折返方案控制。此功率水平和 TIMER 调节时间可以设置为适当的值，以确保 MOSFET 始终在安全工作区(SOA)限值以内。可编程启动电流限值还可实现 dv/dt 上电。短路时，快速内部过流检测器在 320ns 内作出响应，通知栅极关断，1500mA 下拉器件可确保快速 FET 响应。12 位 ADC 可测量检测电阻内的电流、HS+ 引脚上的电源电压、输出电压以及外部 NPN 器件的温度。PMBus 接口允许控制器读取来自 ADC 的数据。根据两个 ADRx 引脚的连接方式，最多可选择 16 个独一无二的 I²C 地址。ADM1278 热插拔控制器采用 32 引脚 LFCSP 封装，并具有一个 RETRY 引脚，该引脚可配置为在发生过流故障时自动重试或锁定。它适用于服务器、功率监控与 & 控制/功率预算、中央交换局设备、电信与 & 数据通信设备。
