ADM306x接口RS-485收发器

Analog Devices ADM306x接口RS-485收发器用于在电机控制、工业自动化、军事和航空电子设备等恶劣环境中进行数据通信。ADM306x器件具有1/4单位负载输入阻抗，支持一条总线最多连接128个收发器。ADM3061E/ADM3062E型号具有500kbps的低数据速率，适合用于长电缆线路。ADM3065E/ADM3066E收发器适合在多点总线传输线路上进行50Mbps高速双向数据通信。ADM3066E收发器具有VIO逻辑电源引脚，支持灵活的数字接口，能够在低至1.62V电压下工作。

保护特性
ADM306x收发器具有强大的保护特性和高达125°C的扩展温度范围，有助于提升标准RS-485通信链路的性能。ADM306x收发器的总线引脚具有IEC61000-4-2 ESD保护特性。借助总线引脚的IEC61000-4-2 ESD保护功能，该器件能够承受±12kV接触放电，而不会发生闩锁或损坏。另外，该接收器还设计为具有短路、开路和浮动输入故障安全保护功能。ADM306x接收器的故障安全功能可保证数据总线上的已知状态。当电路板插入电源背板时，无干扰热插拔功能可支持无错误的数据操作。这样可以确保电机得到适当控制、仪表读数正确、机械运行平稳并能提供有效数据。

协议
因为ADM306x接口RS-485收发器符合多种广泛使用的协议，如Profibus、BACnet和Modbus，所以设计人员可以使用这些器件支持各种网络拓扑。


特性
  • 在整个电源范围内符合TIA/EIA RS-485标准
  • VCC工作电压范围：3V至5.5V
  • 1.62V至5.5V VIO逻辑电源
  • 总线引脚的ESD保护
    • 接触放电：IEC 61000-4-2 ≥ ±12kV
    • 空气放电：IEC 61000-4-2 ≥ ±12kV
    • HBM≥ ±30kV
  • 全面支持热插拔（无干扰上电/掉电）
  • 50Mbps高速数据速率 (ADM3065E/ADM3066E)
  • 用于长电缆的低速500kbps数据速率 (ADM3061E/ADM3062E)
  • 全面的接收器短路、开路及总线空闲故障安全设计
  • 扩展温度范围高达125°C
  • VCC ≥ 4.5V时符合Profibus标准

  • 半双工
  • 总线可连接多达128个节点
  • 节省空间的封装选项
    • 10引脚3mm × 3mm LFCSP封装
    • 8引脚和10引脚MSOP封装
    • 8引脚、窄体SOIC封装

应用
  • 工业现场总线
  • 过程控制
  • 楼宇自动化
  • Profibus网络
  • 电机控制伺服驱动器和编码器

功能框图

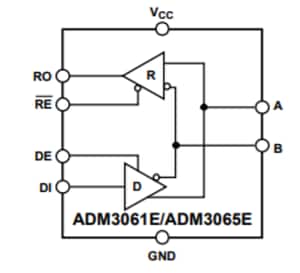

ADM3061E/ADM3065E框图
ADM3061E/ADM3065E框图
ADM3062E/ADM3066E框图
ADM3062E/ADM3066E框图

评估工具

评估板
 说明
EVAL-ADM3061EEB1ZADM3061E MSOP评估板。
EVAL-ADM3061EEBZ
ADM3061E SOIC评估板。
EVALM3062EEB1Z
ADM3062EBCPZ 10引脚LFCSP评估板。
EVALM3062EEBZADM3062EBRMZ 10引脚MSOP评估板。
EVAL-ADM3065EEB1Z 用于采用8引脚MSOP封装的ADM3065EBRMZ的评估板
了解EVAL-ADM3065EEBZ/EVAL-ADM3065EEB1Z评估板详情
EVAL-ADM3065EEBZ 用于采用8引脚SOIC封装的ADM3065EBRZ的评估板
了解EVAL-ADM3065EEBZ/EVAL-ADM3065EEB1Z评估板详情
EVAL-ADM3066EEB1Z 用于采用10引脚LFCSP封装的ADM3066EBCPZ的评估板
了解EVAL-ADM3066EEBZ/EVAL-ADM3066EEB1Z评估板详情
EVAL-ADM3066EEBZ
用于采用10引脚MSOP封装的ADM3066EBRMZ的评估板
了解EVAL-ADM3066EEBZ/EVAL-ADM3066EEB1Z评估板详情
