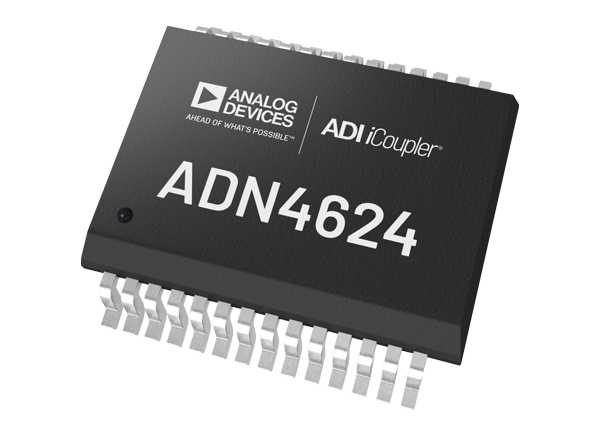

Analog Devices Inc. ADN4624四通道LVDS 2.5千兆位隔离器

Analog Devices Inc. ADN4624四通道LVDS 2.5千兆位隔离器是一款信号隔离缓冲器，工作速率高达2.5Gbps，抖动非常低。该器件采用iCoupler®技术，针对高速运行进行了增强，可直接对LVDS信号链进行电流隔离。交流耦合和/或电平转换到LVDS接收器和LVDS驱动器，可以隔离电流模式逻辑 (CML) 等其他高速信号。

特性

  • 5.7kVrms LVDS隔离器
  • 符合TIA/EIA-644-A LVDS信号电平
  • 四通道配置
  • 能以高达2.5Gbps的任意数据速率进行切换，具有低抖动
  • 四个通道上的总带宽：10Gbps
  • 传播延迟：2.15ns（典型值）
  • 典型抖动：0.82psrms随机，40ps总峰值
  • 低功耗电压：1.8V
  • ±8kV IEC 61000-4-2 ESD 保护（整个隔离栅）
  • 高共模瞬态抑制：100kV/μs（典型值）
  • 安全和法规批准（28引脚SOIC_W_FP封装）
  • UL（申请中）：5700Vrms，持续1分钟，符合UL 1577标准
  • CSA元件认可通知5A（进行中）
  • VDE符合性证书（申请中）
  • DIN V VDE V 0884-11 (VDE V 0884-11)：2017-01
  • VIORM=849VPEAK（工作电压）
  • 启用或禁用刷新（低速输出正确性检查）
  • 工作温度范围：-40°C至+125°C
  • 28引脚、宽体、小脚距SOIC-FP封装，具有8.3mm 爬电距离和和电气间隙

应用

  • 隔离式视频和成像数据
  • 模拟前端隔离
  • 数据平面隔离
  • 隔离式高速时钟和数据链路
  • 多千兆位串行化/解串化 (SERDES)
  • 板对板光学替代品（例如短距离 光纤）

框图

Analog Devices Inc. ADN4624四通道LVDS 2.5千兆位隔离器
