适用于开关电源（SMPS）的EPCOS元件解决方案

在设计开关电源时，往往是在控制器IC和稳压器IC之后才选择无源元件。但这些IC相关的无源元件的选择对于整体性能有着巨大的影响。就某种程度而言，物理大小、产生的热量、输出功率、成本以及效率都有赖于外部无源元件的谨慎选择。

EPCOS提供了适用于开关电源电子元件的解决方案，包括输入EMC线路滤波器、输出滤波电容以及电感。EPCOS为开关电源应用所提供的产品包括共模滤波器、铁氧体滤波器、E/I/U/环形铁氧体磁芯、X/Y滤波电容、热敏电阻、薄膜与铝质DC链路电容，以及电源与家用变压器。

选择下方选项卡进一步了解SMPS零件

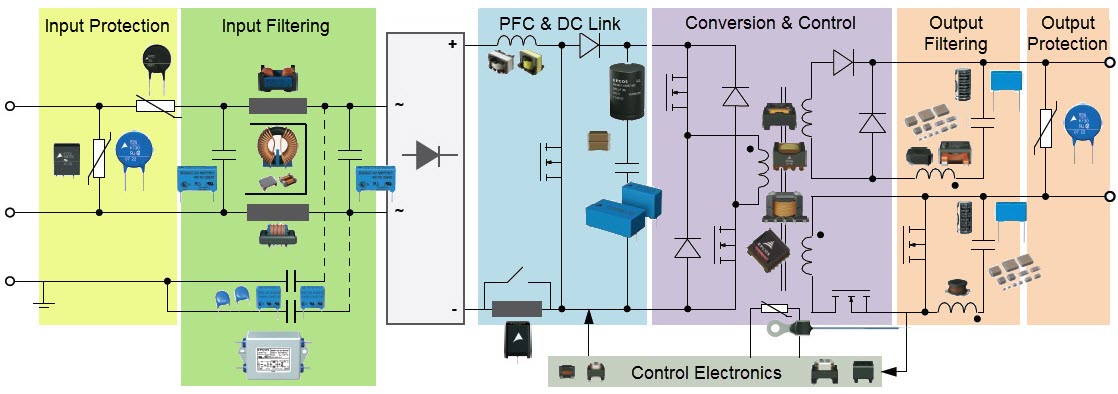

EPCOS SMPS

输入保护

输入保护包括压敏电阻以及浪涌电流限制器。输入压敏电阻通过将输入电源中产生的浪涌电压导入地，减少其造成的损坏。浪涌电流限制器可限制电源电路中电容引起的初始电流浪涌，并使电流更为平稳。​

输入压敏电阻

EPCOS压敏电阻是最佳的过压保护元件，非常适合限制浪涌电压与电流，也可提供能量吸收和ESD保护。EPCOS产品系列涵盖各种径向引线盘式电阻、表面贴装电阻、热熔断型电阻，以及用于汽车与电信应用的特殊类型电容。

  • 5.5V至745V DC电压额定值
  • 4V至550V AC电压额定值
  • 38V至1.5kV箝位电压
  • 7mm至21.5mm直径
  • 250A至12kA峰值浪涌电流
  • 400mJ至445J浪涌能量额定值
  • 45pF至7000pF容值
  • -40ºC至+150ºC工作温度范围
  • 径向、SMD/SMT通孔安装形式
  • 散装与卷带封装
  • 1812、2220、3225和4032封装/尺寸

Buy Epcos Input Varistors 查看输入压敏电阻列表

输入浪涌电流限制器

开关电源、电机或变压器等诸多设备在开启时，容易产生过大的浪涌电流，很可能会发生其他元件受损或熔断的现象。将NTC热敏电阻与负载串联，可有效限制这类电流，且极具成本优势。NTC热敏电阻专为此类应用而设，凭借其较高的抗低温性可限制开启时的电流。之后由于电流负载的作用，热敏电阻会逐渐升温，并以10到50的倍率降低阻值，进而降低功耗。相较于功耗相同的固定电阻，NTC热敏电阻能够更有效的处理较高的浪涌电流。

  • 1.3A至123mA电流额定值
  • 110VAC至550VAC
  • 1 Ohms至500 Ohms
  • 5%至25%容差

Epcos Input Current Limiter 查看输入浪涌电流限制器

输入滤波

输入EMI滤波器、EMI电容、共模扼流线圈以及输入安规电容都可使流向SMPS开关晶体管的电流更加平稳。此外，这些产品也能防止开关晶体管所引起的瞬态电流回到输入电源，进而避免输入线路出现辐射（EMI）。

输入EMC滤波器

EPCOS EMC滤波器、电抗器拥有广泛的产品类型，均可确保电磁兼容性（EMC），包括电流最高2500A（或根据需求可设为更高）、电压适合最高760 VAC和1500VDC低压应用的滤波器。这些器件的标准应用为医疗器械、电源系统、防护室、频率转换器、太阳能与其他电源转换器、UPS系统，以及用于电动汽车（EV）的汽车解决方案。

  • 250V
  • EMC电源线路滤波器、双线滤波器和IEC插座式滤波器

Epcos Input EMC Filters 查看EMC滤波器

输入EMI与通过安全标准的电容

这些产品采用金属化薄膜及陶瓷材质，主要用于工业、消费性与照明应用，用于RFI抑制和防止人类和动物遭受雷击等用途。此类元件获得UL和ENEC认证，具有自熄和过压安全保护特性（通过填充特殊树脂），以及"开路"故障模式可避免发生危险的短路情形。目前具有X、Y型及其子分类。

  • 1000pF至10µF电容
  • 250V至440VAC电压额定值
  • 630V至760VDC电压额定值
  • 10%至20%容差
  • 10mm至37.5mm引脚间距
  • -40ºC至110ºC工作温度

Epcos EMI Capacitors 查看输入EMI电容

输入共模扼流线圈

电气与电子设备往往会产生共模干扰。为了要消除这类干扰并符合安全规定，必须使用具有高度不对称有效电感的扼流线圈。EPCOS的电流补偿扼流线圈采用闭合磁芯拓扑，非常适合此用途。将两根匝数相同的线圈缠绕在铁芯上，便能够解决芯材饱和问题。以此种方式连接的线圈，上层线圈所产生的磁通量将由下层线圈进行补偿。

  • -30%至+50%容差
  • 1A至950mA最大直流电流
  • 1.1Ohms至950mOhms最大直流电阻
  • -25ºC至+125ºC工作温度范围

Epcos Input Common Mode Chokes 查看输入共模扼流线圈


PFC与DC链路

PFC扼流线圈与DC链路电容为开关电容提供稳定的电流与电压，以降低开关晶体管输出纹波数，而更为稳定的输入有人有助于降低有源器件的工作温度。

PFC扼流线圈

  • 低高度（15.5至27mm）
  • 小尺寸，大电流
  • 适合影音设备与数码消费类电子产品
Epcos PFC Choke Coils 查看PFC扼流线圈

铝电解电容

相较其他类型的电解电容，铝电解电容成本更低，但寿命更短，纹波电流额定值更低，往往是在指定空间需要高电容场合的最佳选择。

  • 单端电容具有下列特性：
    • 高纹波电流（105ºC）
    • 长使用寿命（105ºC）
  • Snap-in电容具有下列特性：
    • 超小型（85ºC）
    • 长使用寿命（85ºC）
    • 优异的纹波电流（85ºC）
    • 小型（105ºC）
    • 超小型（105ºC）

Epcos Alum Electrolytic Capacitors 查看铝电解电容

DC薄膜电容

DC薄膜电容是需要高纹波电流且不需要高电容值的高可靠应用的最佳选择。相较于陶瓷或铝电解电容，在抗冲击和振动应用方面的表现更佳。

  • MKT - 一般用途
  • MKP - 高VAC、耐高温
  • MKP - 功率因数校正
  • MKP - DC链路高功率系列
  • MKP - DC链路高密度系列
Epcos DC Film Capacitors 查看薄膜电容

多层陶瓷电容（MLCC）

多层陶瓷电容非常适合需要高电容密度的超小型空间。

  • LC系列，商用，一般用途
  • C系列，商用，中档电压
  • C系列，商用，软终端
  • CKG系列，汽车，MEGACAP
  • CKG系列，商用，MEGACAP
  • MLCC径向引线，商用，中档电压
Epcos MLCCs 查看MLCC电容

CeraLink™电容

CeraLink™为全新的陶瓷电容技术，专为DC链路以及缓冲应用而设，适用于高切换频率场合中的高压、高纹波电流以及高温应用。在400 - 500VDC工作电压范围以及50kHz到1MHz的切换频率时，可达到最佳性能。此系列产品不建议用于AC应用。

  • 低高度（1µF 500V）
  • 焊接引脚（20µF 500V）
Epcos CeraLink Capacitors 查看CeraLink电容



转换与控制

浪涌电流限制器、热敏电阻和电流检测变压器可用于开关晶体管的控制电路。依据输入与输出晶体管的需求，电源变压器会改变电压和电流等级。

浪涌电流限制器

EPCOS品牌浪涌电流限制器专为抑制高浪涌电流而设，此类浪涌电流是在启动SMPS、电机、放大器、控制面板等电子设备时，由滤波电容或线圈中极低的阻抗所造成的。

  • 1.3A至123mA电流额定值
  • 110VAC至550VAC
  • 1 Ohms至500 Ohms
  • 5%至25%容差

Epcos Input Inrush Current Limiters 查看输入浪涌电流限制器

电源变压器

  • 夹具、线圈架、EFD磁芯、ER磁芯、ETD磁芯、 引脚线圈架、PQ磁芯、RM磁芯、磁轭以及磁轭盖板
  • 4至22引脚

Epcos Power Transformers 查看输入浪涌电流限制器

热敏电阻

  • 1.8kOhms至100kOhms
  • 60mW至450mW额定功率
  • 2%至10%容差
  • 径向和接线端子样式
  • -55ºC至+155ºC工作温度范围
​Epcos Thermistors 查看热敏电阻

电流检测变压器

  • 6.6mH 至3000uH电感
  • 320mOhms至13000mOhms次级电阻

Epcos Current Sensing Transformers 查看输入浪涌电流限制器

输出

输出功率电感和电容可作为输出EMI滤波器，以避免切换瞬态电流以及其他人为的EMI在输出电路上传播，输出压敏电阻用于降低或消除输出线路上的电压尖峰。

输出SMT功率电感

  • 440nH电感
  • 7%至20%容差
  • 150mA至最大DC电流
  • 1mOhm至最大DC电阻
  • -40ºC至+125ºC工作温度范围
  • 0.001MHz至0.1MHz自谐振频率
  • 屏蔽型和非屏蔽型

Epcos Output SMT Power Inductors 查看输出SMT功率电感

铝电解电容

相较其他类型的电解电容，铝电解电容成本更低，但寿命更短，纹波电流额定值更低，往往是在指定空间需要高电容场合的最佳选择。

  • 单端电容具有下列特性：
    • 高纹波电流（105ºC）
    • 长使用寿命（105ºC）
  • Snap-in电容具有下列特性：
    • 超小型（85ºC）
    • 长使用寿命（85ºC）
    • 优异的纹波电流（85ºC）
    • 小型（105ºC）
    • 超小型（105ºC）

Epcos Alum Electrolytic Capacitors 查看铝电解电容

DC薄膜电容

DC薄膜电容是需要高纹波电流且不需要高电容值的高可靠应用的最佳选择。相较于陶瓷或铝电解电容，在抗冲击和振动应用方面的表现更佳。

  • MKT - 一般用途
  • MKP - 高VAC、耐高温
  • MKP - 功率因数校正
  • MKP - DC链路高功率系列
  • MKP - DC链路高密度系列
Epcos DC Film Capacitors 查看薄膜电容

多层陶瓷电容（MLCC）

多层陶瓷电容非常适合需要高电容密度的超小型空间。

  • LC系列，商用，一般用途
  • C系列，商用，中档电压
  • C系列，商用，软终端
  • CKG系列，汽车，MEGACAP
  • CKG系列，商用，MEGACAP
  • MLCC径向引线，商用，中档电压
Epcos MLCCs 查看MLCC电容

输出压敏电阻

EPCOS压敏电阻是最佳的过压保护元件，非常适合限制浪涌电压与电流，也可提供能量吸收和ESD保护。EPCOS产品系列涵盖各种径向引线盘式电阻、表面贴装电阻、热熔断型电阻，以及用于汽车与电信应用的特殊类型电容。

  • 5.5V至745V DC电压额定值
  • 4V至550V AC电压额定值
  • 38V至1.5kV箝位电压
  • 7mm至21.5mm直径
  • 250A至12kA峰值浪涌电流
  • 400mJ至445J浪涌能量额定值
  • 45pF至7000pF电容
  • -40ºC至+150ºC工作温度范围
  • 径向、SMD/SMT通孔安装形式
  • 散装和卷带封装
  • 1812、2220、3225和4032封装/尺寸

Buy Epcos Output Varistors 查看输出压敏电阻列表
