Fairchild FAN7688 Advanced Pulse Frequency Modulated Controller

仙童 FAN7688 先进
脉冲频率调制控制器

仙童 FAN7688 先进脉冲频率调制控制器提供同类最佳的隔离式直流/直流转换器效率。这款控制器用于具有同步整流（SR）功能的 LLC 谐振变换器，且采用基于充电控制的电流模式控制技术。开关频率取决于振荡器发出的三角波与集成式开关电流信息。这样一来，功率级的控制转输出功能更佳，从而简化了反馈环路设计，同时真正实现了输入功率限制功能。

特点
  • 次级侧 PFM 控制器，用于具有同步整流器控制的 LLC 谐振变换器
  • 充电电流控制，改善瞬态响应，简化反馈环路设计
  • 自适应同步整流控制，带双重边缘追踪
  • 闭环软启动允许输出电压单调上升
  • 宽幅工作频率范围：39kHz 至 690kHz
  • 环保功能，改善轻负载效率
  • 轻负载时的对称式 PWM 控制，限制开关频率同时降低开关损耗——轻负载条件下禁用 SR
  • 可自动重启的保护功能
  • 过流保护（OCP）
  • 输出短路保护（OSP）
  • 通过补偿削减（频移）防止非零电压开关（NZS）
  • 通过补偿削减（频移）限制功率
  • 通过可编程关断延迟时间进行过载保护（OLP）
  • 超温保护（OTP）
  • 初级侧开关及次级侧同步整流器的可编程死区时间
  • VDD 欠压锁定(ULVO)
  • 宽幅工作温度范围：-40°C 到 +125°C
  • 台式 ATX、台式衍生伺服器、刀片伺服器及通信电源
  • 智能 100W-2kW+ 离线电源
  • 高效隔离型直流-直流转换器
  • 大屏幕显示器电源
  • 工业电源

    • 应用
  • 台式 ATX、台式衍生伺服器、刀片伺服器及通信电源
  • 智能 100W-2kW+ 离线电源
  • 高效隔离型直流-直流转换器
  • 大屏幕显示器电源
  • 工业电源
Mouser.com 网站上所嵌入视频的默认播放器。

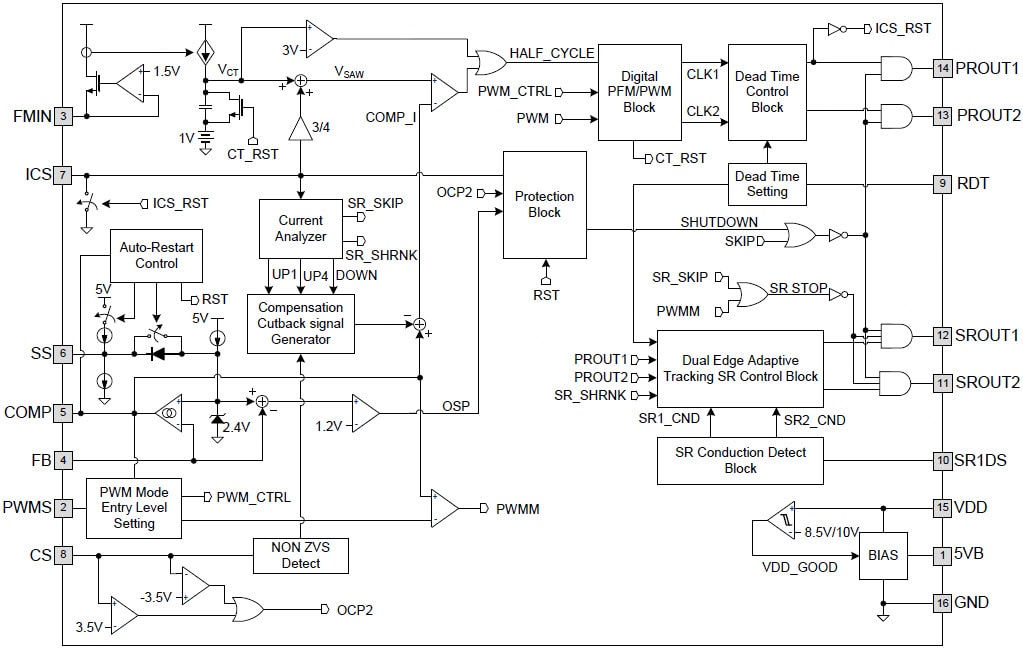

方框图
Block Diagram

FEBFAN7688_I00250A 评估板

FEBFAN7688_I00250A 评估板采用一块四层印刷电路板（PCB），额定功率为 250W（12.5V/20A）。最大额定功率为 250W，最大功率限制设定为 375W。 尺寸为 163x89x25mm。

该评估板是一款直流到直流转换器，采用 400V 输入电压，这是离线 PFC 升压转换器产生的典型电压。该输出电压设定在 12.5V 下进行调节。包含一个输入大容量电容器 Cl，但如果采用 PFC 输出运行，则 Cl 可不用，因为 PFC 输出具有一个尺寸相似的大容量电容器支持运行。


FEBFAN7688SJXA_CP14U306 评估板

FEBFAN7688SJXA_CP14U306 评估板 LLC 转换器受 FAN7688 控制。FAN7688 是一个 16 引脚控制器，位于次级侧。FAN7688 包括 PFM 和 PWM 控制，可优化所有负载效率，结合 SR 控制的优点，可以提高效率。它采用基于充电控制的电流模式控制技术。这样一来，功率级的控制转输出及线路转输出功能更佳，从而简化了反馈环路设计，同时真正实现了输入功率限制功能。PFC 由 FAN6982控制，基于采用前缘调制控制平均电流的连续导通模式（CCM）。同时它还具有其他高级性能，提高了性能和可靠性。

特点
    LLC：
  • 具有同步整流器控制的次级侧 PFM 控制器
  • 充电电流控制，改善瞬态响应，简化反馈环路设计
  • 自适应同步整流控制，带双重边缘追踪
  • 闭环软启动
  • 改善轻负载效率的环保功能——轻负载时通过对称性 PWM 控制限制开关频率，同时降低开关损耗——轻负载时禁用 SR
  • 可自动重启的全面保护功能

    • PFC：
  • 连续导通模式和平均电流模式控制
  • 上电序列控制
  • 低电压（Brownout）保护
  • 满足 IEC 61000-3-2 的 D 类要求
  • 通用交流输入电压
  • 通过外部输出电压可调节电路优化效率
