Infineon TLE500x/TLE501x 磁性角度传感器

Infineon TLE500x/TLE501x 磁性角度传感器按照磁性角度传感原理进行设计，它基于成熟的汽车标准集成巨磁阻(iGMR) 技术。iGMR 技术在一个芯片内集成磁阻感应元件和集成电路。这些器件可确定 0°到 360° 的整个区间内磁场的绝对方向，并有较高角精度和分辨率。这些产品具有集成、快速信号处理、短延迟和多种接口选择等优点，典型应用包括磁编码、电机换向、转向角、旋转位置测量等。

TLE5009
TLE5011
TLE5012B

Infineon TLE5009 基于 GMR 的角度传感器是带模拟输出的角度传感器。该器件通过用巨磁阻(GMR)元件测量正弦和余弦角分量来检测磁场的方向。各器件均可提供模拟正弦和余弦输出电压，描述 0°到 360°的磁角度。差分 GMR 桥接信号是温度补偿信号，与磁场强度无关。这有助于在宽幅温度和磁场范围上保持恒定输出电压。模拟输出被设计用于差分应用。输出电压的设计目的，是利用模数转换器的动态范围（使用与电压基准相同的源作为传感器）。

其他资源

数据手册

Infineon TLE5009 GMR-Based Angular Sensors

Order Infineon TLE5009 GMR-Based Angular Sensors

查看产品清单


产品特色 3V 到 5.5V 工作电源电压低电流消耗和非常快的启动过压检测 360° 无接触角度测量输出振幅最适合电源电压为 3.3V 或 5V 的电路（典型值分别是 -E10x0 或 -E20x0）不受气隙变化影响，这得益于基于 GMR 的感应原理在宽幅温度范围输出振幅恒定：-40°C 到 + 150°C（结温）	高准确性，通常 0.6°的总角度误差符合 AEC-Q100 汽车标准绿色封装，无铅电镀应用电机整流换向中的转子位置检测旋转开关转向角感应阀或挡板位置感应

方框图

Infineon TLE5011 GMR 角度传感器是一款 360° 角度传感器，它通过测量正弦和余弦角分量来检测磁场的方向。这是通过单片的集成巨磁阻 (iGMR) 元件完成的。数据通信通过一个兼容 SPI 的双向同步串行通信接口 (SSC) 实现。正弦和余弦值能以数字形式读出。可对信号进行数字处理以计算磁场（磁铁）的角方向。该计算可使用坐标旋转数字计算（COordinate Rotation DIgital Computer）算法完成。可以将多个 TLE5011 连接在微控制器的一个 SSC 接口上，实现冗余。如果使用多个 TLE5011 器件，则对 TLE5011 的同步连接是由一条广播命令执行的。

其他资源

数据手册

查看产品细节

产品特色

巨磁阻 (GMR) 原理
集成磁场感应用于角度测量
针对 3.3V 和 5V 系统进行设计
全面的 0°- 360° 角度测量
高度精确的单位 SD-ADC
正弦/余弦值在接口上的 16 位表示
宽幅磁工作范围：30mT 到 50mT
达 2Mbit/s 的双向 SSC 接口
3 引脚 SSC 接口，SPI 兼容，带开漏
经由 SSC 通过外部命令对模数转换器和滤波器进行同步
用于模拟角数值的测试电阻器
核心电源电压 2.5V

0.25μm CMOS 技术
汽车标准：-40°C 到 + +150°C（结温）
符合 JEDEC 标准的防闩锁能力
ESD > 4kV (HBM)
绿色封装，无铅电镀

应用

转向角
无刷直流电机整流换向
旋转开关
通用角测量

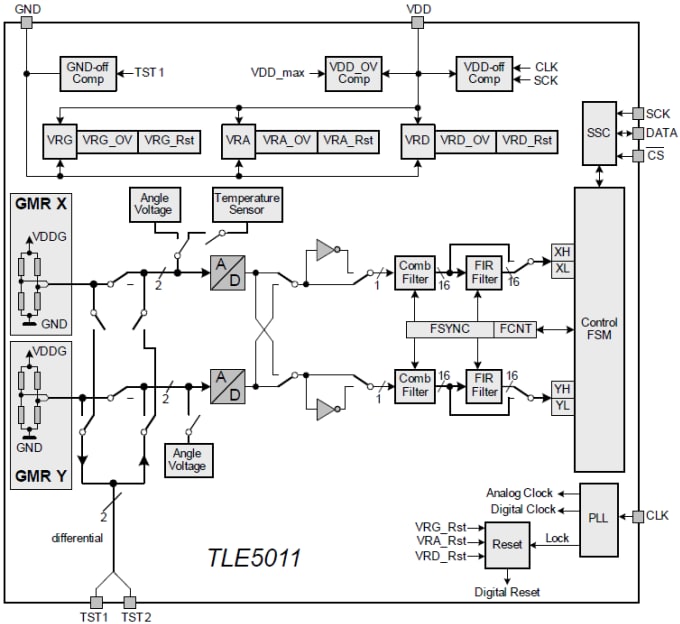

方框图

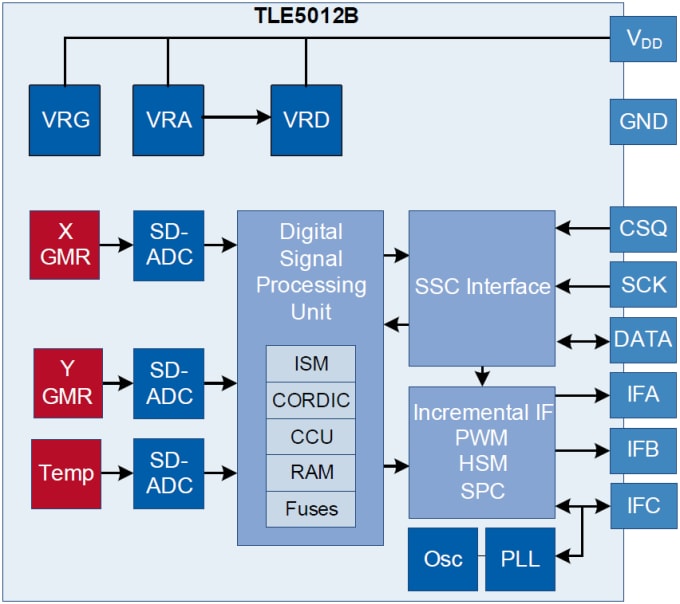

Infineon TLE5012B 基于 GMR 的角度传感器是一款 360° 角度传感器，可检测磁场的方向。这是通过使用单片式集成巨磁阻 (iGMR) 元件测量正弦和余弦角分量来实现的。可对原始信号（正弦和余弦）在内部进行数字处理以计算磁场（磁铁）的角方向。TLE5012B 是经过预校准的传感器。校准参数存储在激光引信中。启动时引信值被写入双稳态多谐振荡器触发电路中，在此处可由具体应用的参数进行修改。数据通信通过一个兼容 SPI 的双向同步串行通信接口 (SSC) 实现。传感器配置存储在寄存器中，可通过 SSC 接口进行访问。
