Littelfuse LSP05 & LSP10 Surge Protection Modules

Littelfuse LSP05 & LSP10 浪涌保护模块

Littelfuse LSP05 和 LSP10 浪涌保护模块为业界首款串联 20 kA 指示浪涌放电管，适用于室外照明应用。LSP10 保护模块可以提供高达 20 kA 的最大照明浪涌电流保护，LSP05 可提供高达 10 kA 的浪涌电流保护。LSP 产品系列具有符合 IEEE C62.41.2 位置类型 C 高暴露环境、ANSI C136.2、美国能源部署 MSSLC 模型规范的浪涌抗扰度。

同时还提供了其他照明解决方案! 查看 Littelfuse 照明解决方案

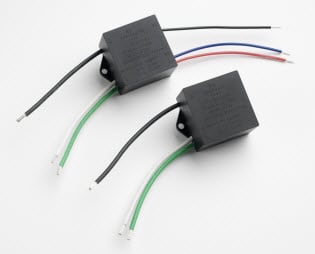

Littelfuse LSP05 热保护浪涌保护模块是为室外及商用 LED 照明装置提供瞬变过压保护的自保护器件。它们采用 Littelfuse 热保护压敏电阻技术。即使在压敏电阻寿命即将结束或者持续过压等极端情况下，其内置热断路功能仍能在灾难性故障和火灾发生时提供额外的保护。


特性
  • 最大放电电流 10kA（8/20 us）
  • 符合 ANSI C136.2/ IEEE C62.41.2 位置类型 C 低暴露环境要求
  • 并联 SPD 器件
  • 热保护压敏电阻技术
  • IP66 等级的防水、防尘保护能力
  • 并联模块的指示线选择
  • 符合 UL1449 4 类组合元件认证
  • 符合 IEC61643-11 II 类/ EN61643-11 类型 2 标准
  • 紧凑的外形尺寸 (48x48x30mm)，附安装支架
规范
  • 稳态电压：150 至 510V
  • 最大放电电流（8/20μs 波形）：10,000A
  • 标称放电电流（8/20μs 波形） ：5,000A
  • 操作环境温度范围：-45°C 至 +85°C
  • 隔离电压能力：600V
  • 隔离电阻 >1,000 MΩ

应用
  • 室外及商业 LED 照明
  • LED 照明
  • 道路照明
  • 交通照明
  • 数字标牌
  • 维修入口照明
设计原理图
Design Schematic

Littelfuse LSP10 热保护浪涌保护模块是专为室外及商用 LED 照明装置提供瞬变过压保护而设的自保护器件。它们采用 Littelfuse 热保护热敏电阻技术。即使在压敏电阻寿命即将结束或持续过压条件等极端情况下，其内置热断路功能仍能在灾难性故障和火灾发生时提供额外的保护。LSP10 系列连接选项允许通过断开灯具电源为热故障保护提供明确指示。


特性
  • 最大放电电流 20kA（8/20 us）
  • 符合 ANSI C136.2/ IEEE C62.41.2 位置类型 C 高暴露环境要求
  • 并联和串联 SPD 选项
  • 热保护压敏电阻技术
  • IP66 等级的防水、防尘能力
  • 串联 - 通过关闭灯具电源提供压敏电阻热保护指示
  • 并联模块的指示线选择
  • 符合 IEC61643-11 II 类/ EN61643-11 类型 2 标准
  • 紧凑的外形尺寸（48x48x30mm），附安装支架
规范
  • 稳态电压：150 至 510V
  • 最大放电电流（8/20μs 波形）： 20,000A
  • 标称放电电流（8/20μs 波形） ：10,000A
  • 操作环境温度范围 ：-45°C 至 +85°C
  • 隔离电压能力：600V
  • 隔离阻抗 >1,000 MΩ

应用
  • 室外及商业 LED 照明
  • LED 照明
  • 道路照明
  • 交通照明
  • 数字标牌
  • 维修入口照明

设计原理图
Design Schematic
