Maxim Integrated MAX9394 2:1 多路复用器& 1:2 多路解复用器

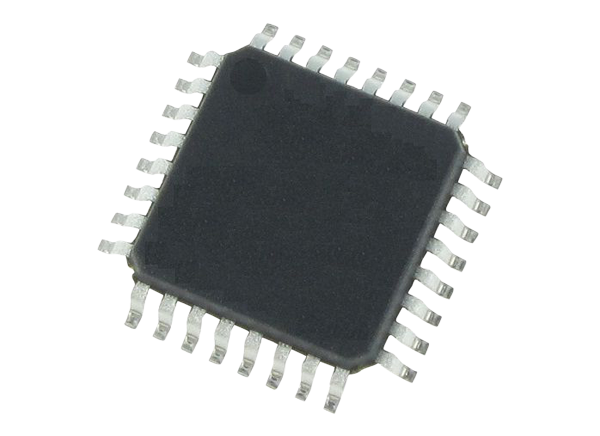

美信 MAX9394 2:1 复用器 & 1:2 解复用器包含一个 2:1 复用器和一个 1:2 解复用器以及可确保工作于 1.35GHz 的最大频率下的环回电路。复用器部分(通道 B)接受两路低压差分信号(LVDS)输入，产生单路 LVDS 输出。解复用器部分(通道 A)则接受单路 LVDS 输入，产生两路并行的 LVDS 输出。该器件带有环回模式，可将通道 A 输入连接到通道 B 输出，并将选定的通道 B 输入连接到通道 A 输出。LVDS 输入和输出符合 TIA/EIA-644 LVDS 标准。LVDS 输出可驱动 100Ω 负载。该器件采用 32 引脚的 TQFP 封装，可工作于扩展的工业级温度范围(-40°C 至 +85°C)内。
特性
- Guaranteed 1.5GHz Operation with 250mV Differential Output Swing
- Simultaneous Loopback Control
- 2ps(RMS) (max) Random Jitter
- AC Specifications Guaranteed for 150mV Differential Input
- Signal Inputs Accept Any Differential Signaling Standard
- LVDS Outputs for Clock or High-Speed Data
- High-Level Input Fail-Safe Detection
- 3.0V to 3.6V Supply Voltage Range
- LVCMOS/LVTTL Logic Inputs
