Analog Devices Inc. ADMV4420 K波段下变频器
Analog Devices Inc. ADMV4420 K波段下变频器是一款高度集成的双平衡有源混频器，集成了小数N分频频率合成器。该器件非常适合用于下一代K波段卫星通信。射频前端由集成的射频平衡-不平衡转换器和低噪声放大器（LNA）组成，可实现最佳的7dB单边带噪声系数，同时最大限度地减少外部元件数量。另外，高动态范围IF输出放大器可提供36dB的标称转换增益。
特性
- 射频前端集成有射频平衡-不平衡转换器和LNA
- 双平衡有源混频器，带高动态范围IF放大器
- 具有低相位噪声和多核VCO的小数N频率合成器
- 采用集成LDO稳压器的5V电源供电
- 输出P1dB：7dBm
- 输出IP3：16dBm
- 转换增益：36dB
- 噪声系数：7dB
- 射频输入频率范围：16.95GHz至22.05GHz
- 内部LO频率范围：16.75GHz至21.15GHz
- IF频率范围：900MHz至2500MHz
- 单端50Ω输入阻抗和75Ω IF输出阻抗
- 可通过4线SPI编程
- 32引脚5mm × 5mm LFCSP
应用
- 卫星通信
- 点对点微波通信

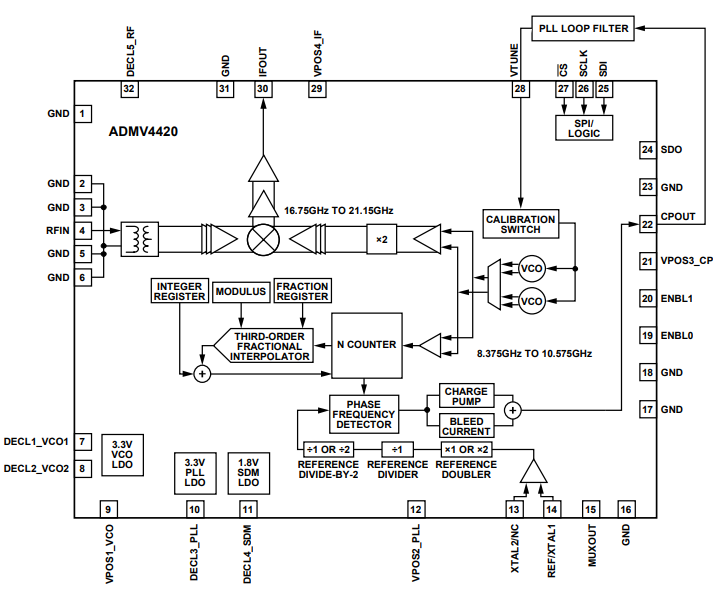

框图
发布日期: 2018-12-13
| 更新日期: 2023-02-14
