Analog Devices Inc. LTC2873 RS485/RS232多协议收发器
Linear Technology/Analog Devices LTC2873 RS485/RS232多协议收发器是一款坚固的引脚可配置型多协议收发器，支持RS232、RS485和RS422协议。LTC2873采用3V至5.5V单电源供电。该收发器可以配置为采用两个相同总线引脚的半双工RS485收发器或RS232收发器。
特性
- 一个RS485或一个RS232收发器
- 3V至5.5V电源电压
- 高达20Mbps RS485
- 转换速率受控型RS232操作：
- 可选1Mbps或250kbps
- 自动选择集成的RS485 (120Ω) 和RS232 (5kΩ)终止电阻器
- 高ESD：±26kV HBM
- 逻辑环回模式
- RS485接收器防故障功能消除了UART锁定
- 1.7V至5.5V逻辑接口
- 支持多达256个RS485节点
- 提供H级（–40°C至125°C）
- 采用24引脚4mm x 5mm QFN封装
应用
- 软件可选RS232/RS485/RS422接口
- 工业传感器和执行器
- 警报系统
- 流量控制和监控
- 公路标志和巨型显示器

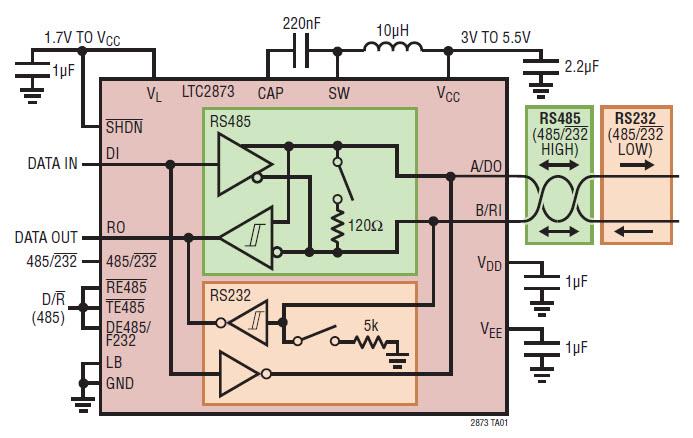

典型应用
