Analog Devices Inc. LTC5586系列6GHz高线性度解调器
Linear Technology/Analog Devices LTC5586系列6GHz高线性度I/Q解调器配有宽带IF放大器，开发用于高线性度零IF和低IF接收器应用。LTC5586具有1GHz的超宽IF带宽，非常适合用于极宽带宽信号的解调。LTC5586设计用于苛刻基础设施直接转换应用，具有出色的动态范围。真正的零IF接收器的动态范围通过直流偏置控制功能进行了优化，可以在模数转换器输入时使直流偏置为零。
宽带RF和LO输入端口使得能够用单个器件覆盖所有主要的无线基础设施频段。LTC5586的高OIP3和高转换增益免除在IF信号路径中无需额外放大器的需要。
特性
- 工作频率：300MHz至6GHz
- 宽IF带宽：直流至1GHz（-1dB带宽）
- 高混频器IIP3：30dBm (1.9GHz)
- 高总OIP3：40dBm (1.9GHz)
- 高总OIP2：74dBm (1.9GHz)
- 用户可调OIP至80dBm
- 用户可调图像抑制至60dB
- 用户可调直流偏置为零
- 串行接口
- 电源转换增益：7.7dB (1.9GHz)
- 31dB RF衰减器，步长为1dB
- RF开关，在1.9GHz时具有40dB隔离
- 单端RF输入，带片上变压器
- IF放大器增益可调，分8步
- 工作温度范围(TC)：–40°C至105°C
- 32引脚5mm x 5mm QFN封装
应用
- 4G和5G基站接收器
- 宽带DPD接收器
- 点对点宽带无线电
- 高线性度直接转换I/Q接收器
- 图像抑制接收器

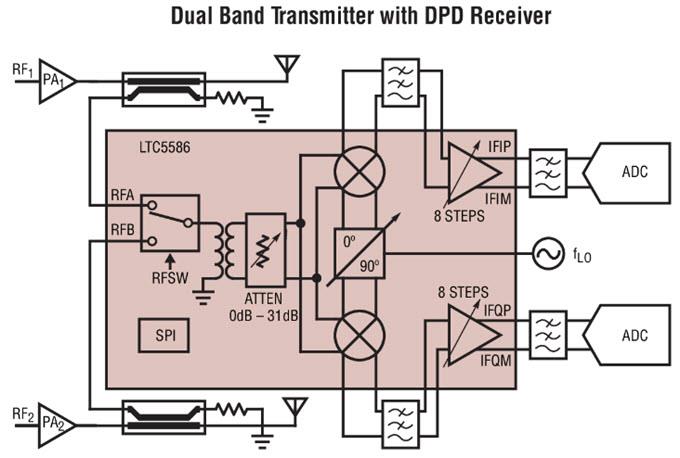

LTC5586典型应用
发布日期: 2017-04-26
| 更新日期: 2022-03-11
