Texas Instruments FDC1004 4 通道电容数字转换器
德州仪器 FDC1004 4 通道电容数字转换器是高分辨率、4 通道电容数字传感器，用于实施电容传感解决方案。每个通道的满量程范围均为 ±15pF ，可处理高达 100pF 的传感器偏置电容，该偏置电容既可在内部编程，也可作为一个外部电容，用于跟踪环境随时间和温度的变化。 由于具有较高的偏置电容能力，允许使用远程传感器。FDC1004 还包含用于传感器屏蔽的屏蔽驱动器，该驱动器可降低 EMI 干扰并有助于聚焦电容式传感器的传感方向。 FDC1004 封装尺寸较小，适合在空间受限型应用中使用。 FDC1004 采用 10 引脚超薄小外形尺寸无引线 (WSON) 封装，并且具有一个用于连接 MCU 的 I2C 接口。
特性
- ±15pF input range
- 0.5fF measurement resolution
- 100pF maximum offset capacitance
- Programmable output rates (100/200/400S/s)
- 400pF maximum shield load
- 3.3V supply voltage
- -40°C to 85°C temperature range
- Current consumption
- Active - 750µA
- Standby - 29µA
- Interface: I2C
- Four channels
应用
- Printers and copiers
- Electronic metering
- Digital cameras
- White goods
- Elapsed time counter
- Network powered devices
- Battery backed-up systems
- Data loggers
- Digital voice recorders
- Mobile equipment
- Accurate high duration timer
Datasheets
视频

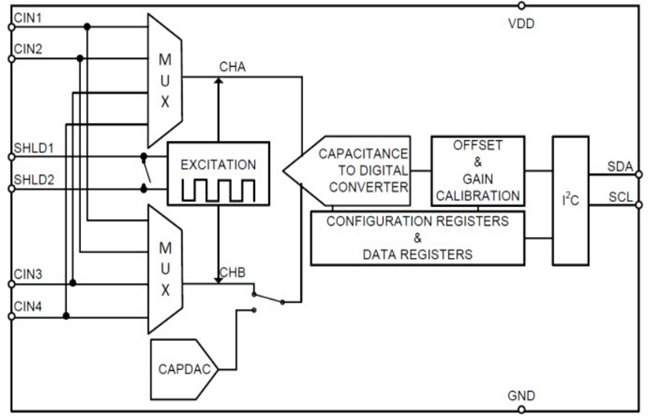

Functional Block Diagram
Additional Resources
Associated Product
Texas Instruments FDC1004EVM评估套件
即插即用系统，用于测试和评估FDC1004 4通道电容转数字转换器。
发布日期: 2014-10-20
| 更新日期: 2023-10-31
