Texas Instruments LMK05028双通道网络同步器时钟

Texas Instruments LMK05028低抖动双通道网络同步器时钟具有出色的无中断切换功能和高级时钟监控，满足通信基础设施和工业应用的严格计时要求。该器件的低抖动和高PSNR特性使高速串行链路中误码率 (BER) 降低。该器件有两个PLL通道，可以从任意四个参考输入中选择以同步其输出，并生成多达八个输出时钟，抖动为150fs RMS。由于抖动和漂移衰减的可编程环路带宽以及分数频率转换选项，可实现灵活的频率配置。其他功能还包括数字保持、DCO模式（精确时钟控制<1 ppt/阶跃）（IEEE 1588 PTP从机）和确定性输入至输出相位偏移的零延迟模式。LMK05028可通过I²C或SPI接口进行完全编程，并可在内部EEPROM或ROM上电时进行自定义频率配置，这些经出厂设置并可在系统内编程。

Flexible frequency configuration is achieved due to the programmable loop bandwidth for jitter and wander attenuation and fractional frequency translation options. Additional features include digital holdover, DCO mode with < 1 ppt/step for precise clock steering (IEEE 1588 PTP slave), and zero-delay mode for deterministic input-to-output phase offset. The Texas Instruments LMK05028 is fully programmable through I²C or SPI interface. It supports custom frequency configuration on power-up with the internal EEPROM or ROM, which is factory pre-programmable and in-system programmable.

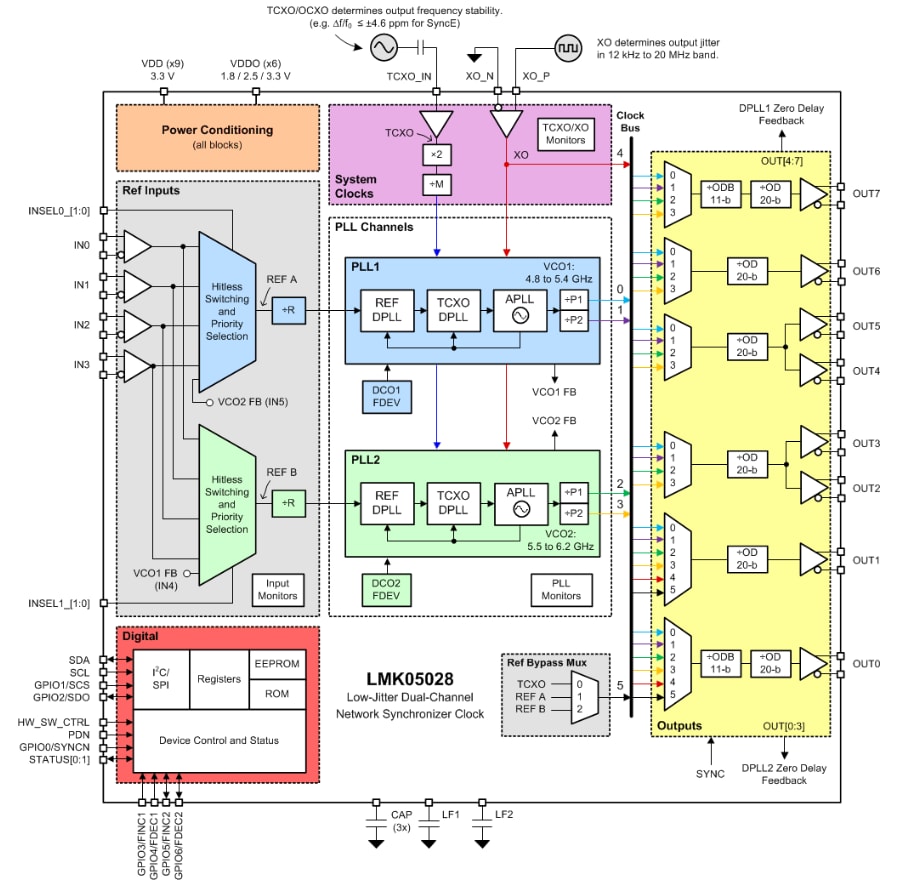

特性

两个独立的PLL通道，具有如下特性：
- 抖动：150fs RMS（输出 ≥100MHz）
- 相位噪声：−112dBc/Hz（频率为122.88 MHz时，100Hz偏移频率处）
- 无中断切换：具有相位消除的50ps相位瞬态
- 可编程环路带宽，采用FastLock
- 使用低成本TCXO/OCXO实现符合标准的同步和保持模式
- 任何输入到任何输出频率转换
四个参考时钟输入
- 基于优先级的输入选择
- 在缺失参考时实现数字保持
具有可编程驱动器的八个时钟输出
- 多达六个不同输出频率
- AC-LVDS、AC-CML、AC-LVPECL、HCSL和1.8V或2.5V LVCMOS输出格式

用于自定义启动时钟配置文件的EEPROM/ROM
灵活的配置选项
- 1Hz (1PPS) 至750MHz（在输入和输出上）
- XO：10MHz至100MHz；TCXO：10MHz至54MHz
- DCO模式：< 1ppt/阶跃，可进行精确的频率和相位转向（IEEE 1588从运行）
- 零延迟，可实现确定性相位偏移
- 稳健的时钟监控和状态
- I²C或SPI接口
出色的电源噪声抑制性能 (PSNR)
3.3V电源，提供1.8V、2.5V,或3.3V输出
工业温度范围：−40°C至+85°C
