Texas Instruments OPA858宽带运算放大器
Texas Instruments OPA858宽带运算放大器（具有CMOS输入）是宽带跨阻抗和电压放大器应用的理想解决方案。该器件配置为跨阻抗放大器 (TIA) 时，支持需要高闭环带宽、跨阻抗增益在数十至数百kΩ范围内的应用。器件的另一个功能是反馈引脚 (FB)，简化了输入和输出之间的反馈网络连接。OPA858优化用于光学飞行时间 (ToF) 系统。搭配高速模数转换器(ADC) 时，OPA858可用于高分辨率LIDAR系统，通过差分输出放大器驱动ADC。
特性
- 高增益带宽乘积：5.5GHz
- 低输入电压噪声：2.5nV/√Hz
- 压摆率：2000V/µs
- 低输入电容：
- 共模：0.6pF
- 差分：0.2pF
- 宽输入共模范围：
- 1.4V，自正电源
- 包括负电源
- 2.5VPP输出摆幅，TIA配置
- 电源电压范围：3.3V至5.25V
- 代偿失调，增益≥7 V/V（稳定）
超低偏置电流MOSFET输入：10pA - 静态电流：20.5mA
- 采用8引脚WSON封装
- 温度范围：–40至+125°C
应用
- 跨阻抗高速放大器
- 激光距离测量
- LIDAR接收器
- 水平发射器（可选）
- 可选时域反射仪 (OTDR)
- 分布式温度传感
- 3D扫描仪
- 飞行时间 (ToF) 系统
- 自动驾驶系统
Datasheets

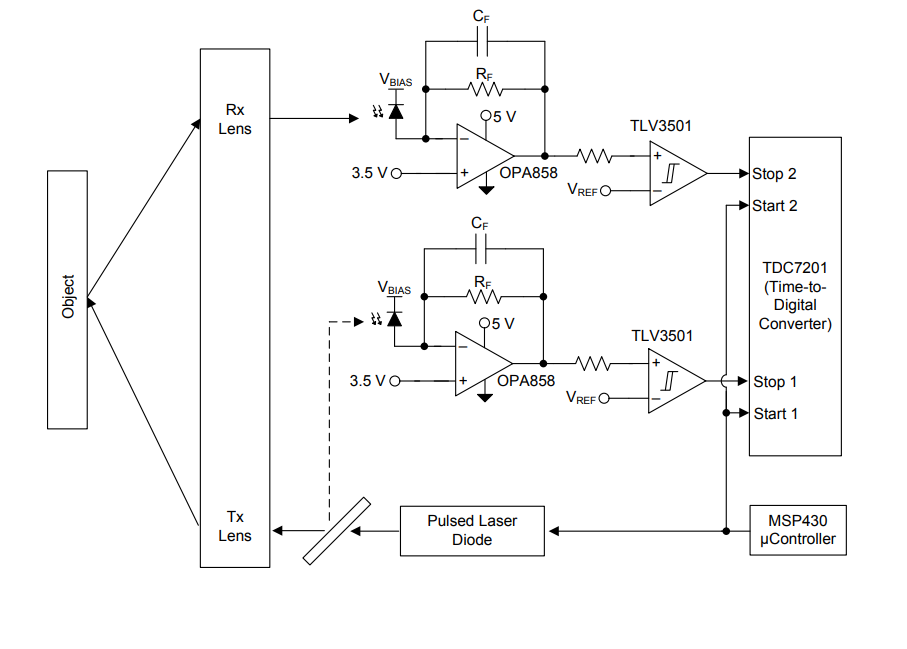

框图
工具
Texas Instruments Universal Operational Amplifier EVMs
General purpose blank circuit boards that simplify the evaluation of operational amplifiers.
Texas Instruments 通用DIY放大器电路评估模块
可为工程师和DIY爱好者提供现实生活中的放大器电路。
Texas Instruments OPA858DSGEVM评估模块
设计用于轻松演示单个OPA858放大器的功能和广泛用途。
