ADLINK Technology COM-HPC服务器类型Ampere® Altra® SoC模块
ADLINK Technology COM-HPC服务器类型Ampere® Altra® SoC模块具有80个内核，基于Ampere® Altra® SoC（基于Arm® Neoverse N1架构）。这样即可提供高达80Arm v8.2 64位内核（2.8GHz、175W TDP）。COM-HPC Ampere Altra具有出色的每瓦性能架构，因此非常适合在边缘处理大规模数据。该模块经过认证，符合Arm System Ready程序，确保支持通用操作系统和随后的软件层。该模块与开源EDKII项目结合，支持CentOS、Ubuntu和Yocto Linux操作系统。
大型专用内存高速缓存和高达768GB DDR4系统内存（带六个独立内存通道）可在整个工作负载执行过程中提供可预测的性能。拥有32至80个内核的可扩展处理器,COM-HPC Ampere Altra可在不同应用中提供可靠性能。三个PCIe x16 Gen4通道提供无缝加速异构架构，非常适合用于自动驾驶、AI、机器人手术、自动钻探控制和船舶管理。
专用的IPMB和PCIe x1通道连接远程管理BMC和载板上的货架管理器，实现带外监控。面向一般嵌入式应用的原型设计系统基于COM-HPC安培Altra模块和参考载板COM-HPC服务器基座。该系统支持快速模拟终端产品功能，以进行软件开发和硬件验证。
特性
- 多达80个基于Arm的内核(175W TDP)
- 高达768GB DDR4，具有6个独立内存通道
- SystemReady SR和EDK II，无缝支持常见的操作系统、管理程序和软件
- 64个PCIe Gen4通道（3 x16可用）
- 专用PCIe和IPMB，用于远程管理
- 尺寸：200 mm x 160 mm
- PICMG COM-HPC：1.0版服务器类型外形尺寸
- 操作系统
- 基于Yocto Hardknott项目的Linux（64位）
- 面向ARM的Ubuntu服务器 - 20.04.3 LTS（64位）
- CentOS 8 Stream
- 温度范围
- 工作温度范围：0°C至+60 °C
- 储存温度范围：-20°C至+80°C
- 相对湿度：5%至90%，非冷凝
应用
- 自动驾驶
- AI
- 机器人外科手术
- 自动钻孔控制
- 船舶管理
规范
- 内核系统
- 电流计算、Ampere Altra处理器SoC
- Q80-28 80内核、2.6 (2.8) GHz、175W TDP
- Q32-17 32内核、1.5 (1.7) GHz、58W TDP
- 存储器
- 六个DIMM插槽，带独立内存通道
- 高达768GB (6x 128GB) DDR4 RDIMM内存，高达3200MT/s
- 开源TianoCore EDK II嵌入式BIOS
- 高速缓存：
- 每个内核1MB L2缓存
- 32MB系统级缓存
- 扩展总线
- 64个PCI Express Gen4通道
- 8个PCI Express通道0-7 (J1)：可配置为x8、x4、x2
- 8个PCI Express通道8-15 (J1)：可配置为x8、x4、x2
- 16个PCI Express通道16-31 (J2)：可配置为x16、x8、x4
- 16个PCI Express通道32-47 (J2)：可配置为x16、x8、x4
- 16个PCI Express通道48-63 (J2)：可配置为x16、x8、x4
- 异构计算用CCIX（按项目基础，TBC）
- SMBus（系统）、2个I2C（用户）、GP_SPI
- 64个PCI Express Gen4通道
- 模块管理控制器 (MMC)
- 支持IPMB，用于与载波BMC通信，用于远程管理用途
- 监控模块电压/电流、管理电源序列、AT/ATX模式控制、电路板信息、看门狗定时器和风扇控制
- 调试接头
- 40引脚多功能扁平电缆连接器，用于DB40-HPC调试模块，提供BIOS POST代码LED、MMC/EC访问、SPI BIOS闪烁、电源测试点和调试LED
- 电流计算、Ampere Altra处理器SoC
- 以太网KR
- MAC - 外部LAN控制器
- 多达4个10GBASE-KR (TBC) 接口
- NBASE-T以太网
- Intel MAC/PHY -Intel®以太网控制器I210
- 10/100/1000Mb/s以太网连接接口
- 远程管理专用接口
- PCIe_BMC -用于载波BMC的专用PCIe，主要用于KVM（载波BMC模拟图形卡）
- IPMB - 由MMC提供，载波BMC和模块MMC之间的专用连接
- 多I/O和存储
- 4个USB 3.0/2.0/1.1 (USB 0.1, 2)
- 2个UART端口，具有控制台重定向功能
- 12个GPIO（具有中断的GPI，TBC）
- TPM：
- 英飞凌芯片组
- TPM 2.0类型（基于SPI）
- 功
- 标准输入：ATX：12V ±5%/5Vsb ±5%；或AT：12V ±5%
- 符合ACPI 5.0的管理
- TBC功率状态

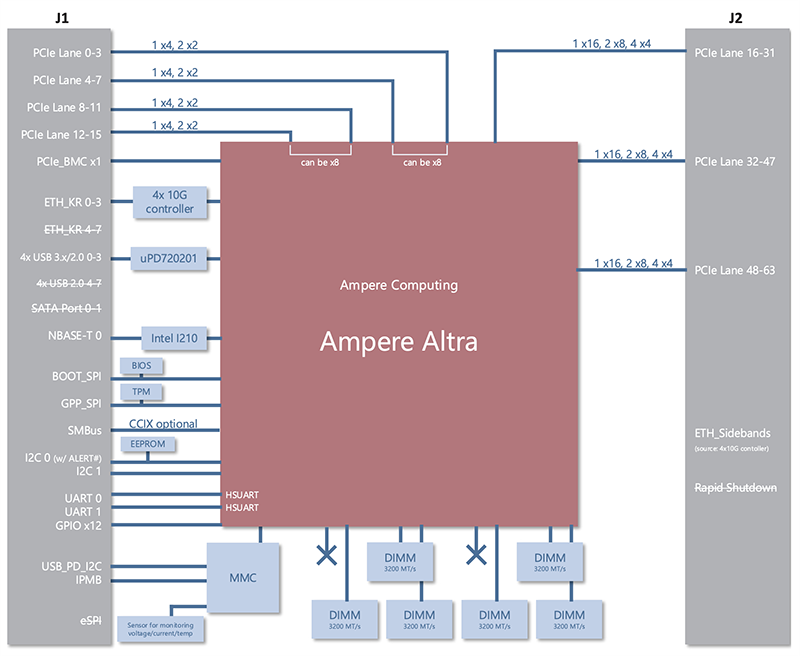

功能框图
发布日期: 2021-09-17
| 更新日期: 2024-08-05
