Amphenol Commercial

此接口适用于高达5 Gbps的
超高速
数据传输速率！

Amphenol Commercial USB 3.0极速连接器

Amphenol Commercial通用串行总线 (USB) GSB3系列USB 3.0超高速5Gbps连接器采用了最新的高速USB技术。这一USB技术的重大改进为需要更大功率且日趋复杂的高端外设提供了额外的连接带宽，而USB 3.0仍保持向后兼容USB 2.0。USB 3.0连接器保留了同样的矩形形状，这将改善目前使用USB2.0的重负荷设备的 性能 ，例如，外接硬盘、高分辨率网络摄像头、视频监控和蓝光驱动器。除较高的数据速率，Amphenol Commercial USB 3.0超高速5Gbps连接器还通过按需增大或降低功率来增强设备与主机之间的交互。

Amphenol Commercial USB 3.0 A型插座

新到货品！

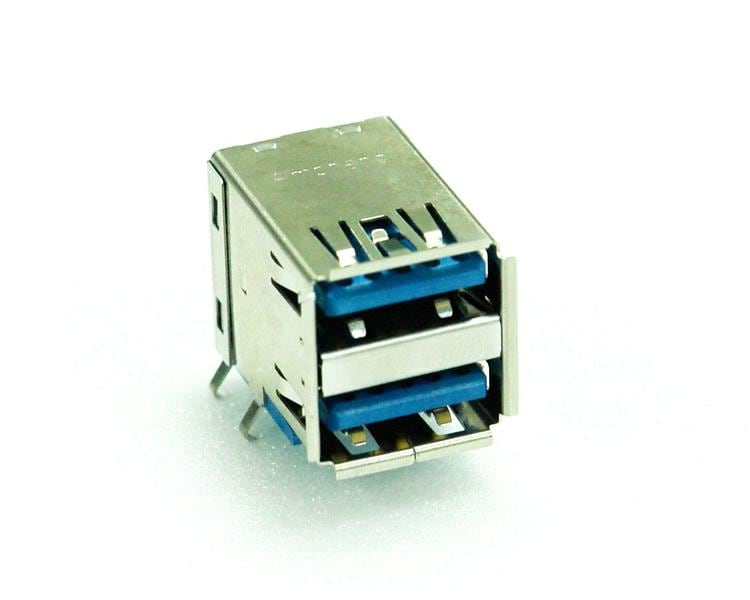

USB 3.0 A型堆叠式插座
堆叠式、 直角、标准型、DIP 型、通 孔式
新品！ Amphenol USB 3.0 A型插座


查看产品详情

数据表


电气特性
  • 额定电压：30V AC
  • 额定电流：
    • 引脚1和引脚4：1.8A
    • 其他引脚：0.25A
  • 接触电阻：
    • 引脚1和引脚4：最大30mΩ
    • 其他引脚：最大50mΩ
  • 电介耐压：100 VAC
  • 绝缘电阻：最小100MΩ
  • 差分阻抗：90Ω±15Ω
机械特性
  • 外壳： 耐高温 UL 94V-0等级塑料材料
  • 触点：铜合金
  • 壳体：铜合金或不锈钢
  • 插入力：最大35.0N
  • 拨出力：最小8.0N

 USB 3.0 A型插座
直角、通孔、标准型
Amphenol USB 3.0 A型插座


查看产品详情

数据表



    特性和优势
  • 完全符合USB 2.0与3.0规范
  • 5个金属摩擦锁定接地弹片和偏振塑料设计确保插头保持力
  • 坚固的镀金叶片触点可承受高达5000次插拔
  • 耐高温 塑料，支持SMT工艺和无卤素解决方案
  • 全金属屏蔽，实现EMI/RFI/ESD防护
电气特性
  • 电压：30.0VA
  • 电流：引脚1和4 - 1.8A；其他引脚 - 0.25A（最小值）
  • 接触电阻：引脚1和引脚4 - 30mΩ（最大值）；其他引脚 - 50mΩ（最大值）
  • 电介耐压：100VAC
    绝缘电阻：100MΩ（最小值）
  • 阻抗：90Ω +/-15Ω @ 50ps 上升时间（20%-80%）
机械特性
  • 最大插入力：35.0N
  • 最小拨出力：8.0N
  • 最少1500次标准耐用性等级
  • 最少5000次高耐用性等级
物理 材料
  • 外壳和垫片：94V-0 耐高温 热塑材料，30%玻璃纤维填充 (GF), 蓝色 (色卡 300C)
  • 端子材料：磷青铜
  • 壳体：铜合金

Amphenol Commercial USB 3.0 B型插座

USB 3.0 B型插座
直角、通孔、标准型



查看产品详情

数据表


    特性和优势
  • 完全符合USB 2.0与3.0规范
  • 2个金属摩擦锁定接地弹片和偏振塑料设计确保插头保持力
  • 坚固的镀金叶片触点可承受高达5000次插拔
  • 耐高温 塑料，支持SMT工艺和无卤素解决方案
  • 全金属屏蔽，实现EMI/RFI/ESD防护
电气特性
  • 电压：30.0VA
  • 电流：引脚1和4 - 1.8A；其他引脚 - 0.25A（最小值）
  • 接触电阻：引脚1和引脚4 - 30mΩ（最大值）；其他引脚 - 50mΩ（最大值）
  • 电介耐压：100 VAC
  • 绝缘电阻：100MΩ（最小值）
  • 阻抗：90Ω +/-15Ω @ 50ps s升压时间（20%-80%）
机械特性
  • 最大插入力：35.0N
  • 最小拨出力：8.0N
  • 最少1500次标准耐用性等级类别
  • 最少5000次高耐用性等级
物理 材料
  • 外壳：94V-0 耐高温 热塑材料，30%玻璃纤维填充 (GF), 蓝色 (色卡 300C)
  • 垫片：94V-0 耐高温 热塑材质，玻璃填充，黑色
  • 端子材料：磷青铜
  • 壳体：铜合金

Amphenol Commercial USB 3.0 A型插头

新品！
USB 3.0 A型插头
线缆 型， 包覆成型 、 1.8A
新品！ Amphenol USB 3.0 A型插头
购买Amphenol Commercial USB 3.0 B型插头线缆型

查看产品详情

数据表

电气特性
  • 电压：30.0VA
  • 电流：引脚1和4 - 1.8A；其他引脚 - 0.25A（最小值）
  • 接触电阻：引脚1和引脚4 - 30mΩ（最大值）；其他引脚 - 50mΩ（最大值）
  • 电介耐压：100 VAC
  • 绝缘电阻：100MΩ（最小值）
  • 阻抗：90Ω +/-15Ω @ 50ps s升压时间（20%-80%）
机械特性
  • 外壳： 耐高温 UL 94V-0等级塑料材料
  • 触点：铜合金
  • 壳体：铜合金或不锈钢
  • 最大插入力：30.0N
  • 拨出力：最小8.0N
 新品！

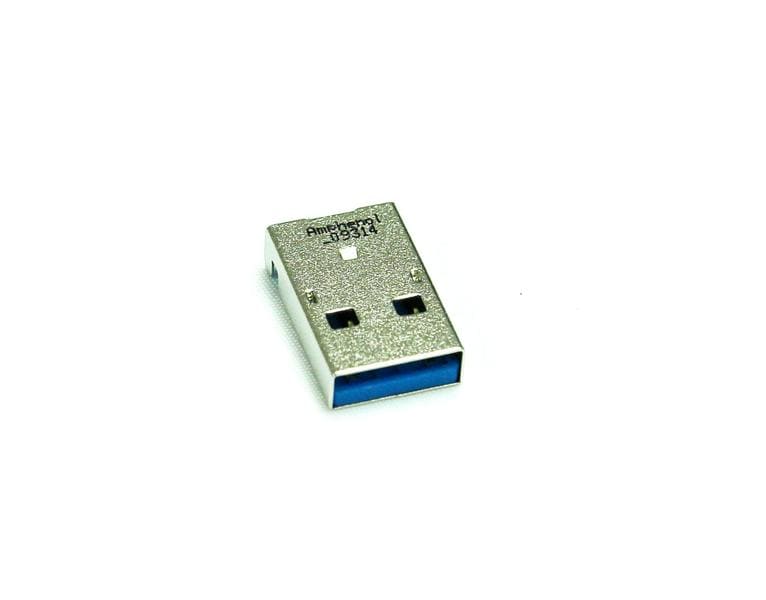

USB 3.0 A型插头
标准型、直角、SMT
新品！ Amphenol USB 3.0 A型插头


查看产品详情

数据表

电气特性
  • 电压：30.0VA
  • 电流：引脚1和4 - 1.8A；其他引脚 - 0.25A（最小值）
  • 接触电阻：引脚1和引脚4 - 30mΩ（最大值）；其他引脚 - 50mΩ（最大值）
  • 电介耐压：100 VAC
  • 绝缘电阻：100MΩ（最小值）
  • 阻抗：90Ω +/-15Ω @ 50ps s升压时间（20%-80%）
机械特性
  • 外壳： 耐高温 UL 94V-0等级塑料材料
  • 触点：铜合金
  • 壳体：铜合金或不锈钢
  • 最大插入力：30.0N
  • 拨出力：最小8.0N

Amphenol Commercial USB 3.0 B型插头

新品！

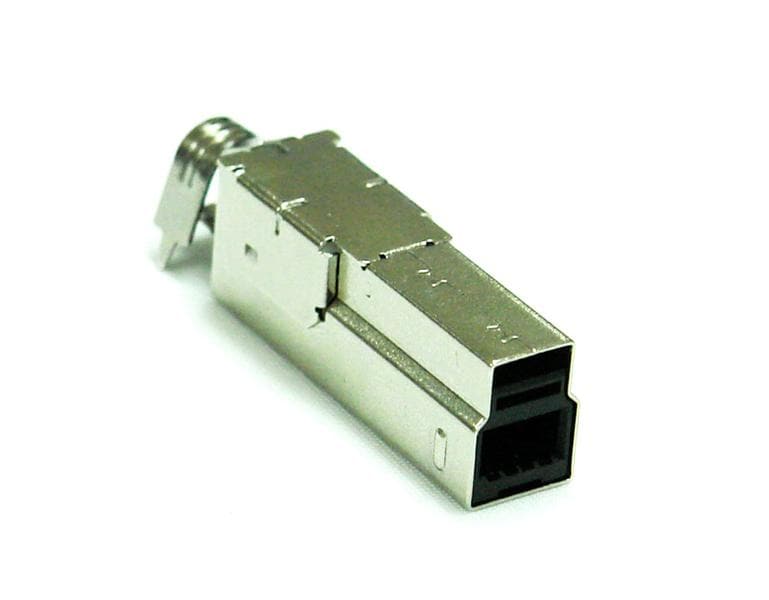

USB 3.0 B 插头
9 位、1.8A
新品！ Amphenol USB 3.0 B型插头


查看产品详情

数据表

电气特性
  • 电压：30.0VA
  • 电流：引脚1和4 - 1.8A；其他引脚 - 0.25A（最小值）
  • 接触电阻：引脚1和引脚4 - 30mΩ（最大值）；其他引脚 - 50mΩ（最大值）
  • 电介耐压：100 VAC
  • 绝缘电阻：100MΩ（最小值）
  • 阻抗：90Ω +/-15Ω @ 50ps s升压时间（20%-80%）
机械特性
  • 外壳： 耐高温 UL 94V-0等级塑料材料
  • 触点：铜合金
  • 壳体：铜合金或不锈钢
  • 最大插入力：30.0N
  • 拨出力：最小8.0N

Amphenol Commercial USB 3.0 Micro-B插座

USB 3.0 Micro-B插座
为0.65mm脚距、直角、SMT、标准型
Amphenol Commercial USB 3.0 Micro-B插座


查看产品详情

数据表


特性与优势
  • Micro-USB (USB3.0）标准合规性
  • 可节约空间的小尺寸
  • 比mini-USB更经久耐用
  • 信号传输稳定
  • 无铅回流焊工艺中使用的物料无卤、符合RoHS
  • 当施加最小150N的剥离强度或最大25N的扭力时，壳体上的6个焊接垫确保不损坏。

电气特性
  • 电压：30.0VAC
  • 电流：其他引脚最小值 - 0.25A；引脚1和5 - 1.8A；信号引脚 - 1A (USB2.0)
  • 接触电阻：引脚1和引脚5 - 30mΩ（最大值）；其他引脚 - 50mΩ（最大值）
  • 耐受电压：100 VAC/1min.
  • 绝缘电阻：100MΩ（最小值）
  • 工作温度范围：-20ºC至+60ºC
  • 阻抗：90Ω +/-15Ω @ 50ps s上升时间（20%-80%）

 机械特性
  • 插入力：最大为35N
  • 拔出力：10,000次插拔后最小为8N
  • 耐用性：最少10,000次插拔
  • 卷带封装

 物理 材料
  • 外壳: UL 94V-0 耐高温 热塑材料，黑色
  • 触点：磷青铜
  • 壳体：不锈钢
  • 触点镀层：整体镀金闪光，触点 为 - 30µ"镀金
  • 壳体电镀: 镀金 在 焊接垫处 为
