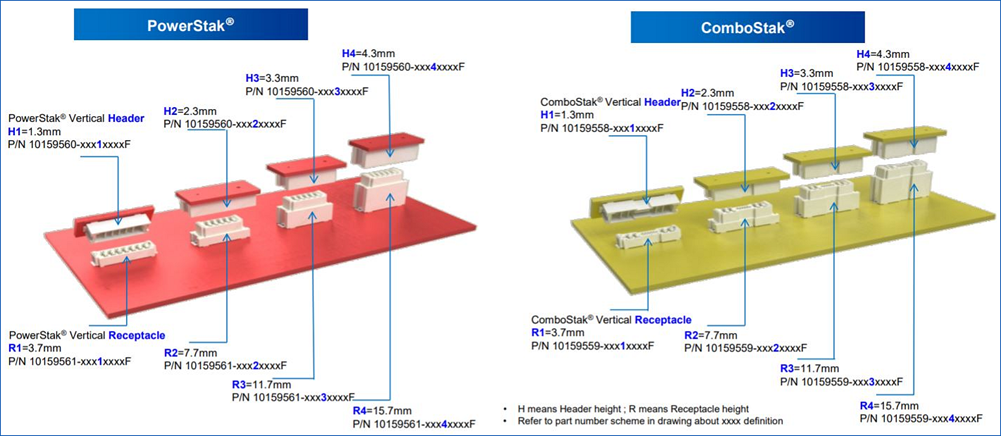

Amphenol FCI ComboStak®和PowerStak®板对板连接器

Amphenol FCI ComboStak® 和PowerStak® 板对板连接器以各种堆叠高度（增量为1mm）提供高信号和电流密度。ComboStak型号将现有BergStak® 0.5mm或0.8mm脚距信号引脚与2mm脚距刀片电源相结合，而PowerStak模块仅为电源。该混合中等功率解决方案采用微型化外形提供大载流能力（每刀片电源高达20A）。Amphenol FCI ComboStak和PowerStak板对板连接器采用可靠的四点接触设计、防斜插外壳和金属压紧结构。LCP材料支持高达+125°C的工作温度。典型应用包括汽车、网络、数据通信和工业。

The ComboStak^® 0.40mm connectors offer a fine-pitch solution for high-density, high-signal-quality, and high-current applications in compact devices. These connectors support an ultra-low 0.80mm stack height and current ratings up to 6A (3A per pin, 6A in, and 6A out). The ComboStak 0.40mm connectors feature 0.80mm stack height and double contact points for enhanced contact stability and a self-alignment feature for easy mating. These connectors operate within the -40°C to 85°C temperature range. Typical applications include mobile phones, e-cigarettes, smart devices, and VR/AR devices.

特性

混合中等功率解决方案
大电流承载能力，外形小巧
每电源刀片高达25A
2至10个电源刀片（2mm间距）
6至140个信号引脚（0.8mm间距）
20至120信号引脚（0.5mm间距）
可靠的4点电源触点设计
5mm至20mm堆叠高度（1mm增量）

防斜插外壳具有±0.4mm或±0.9mm偏移容差，支持盲插和自动装配
外壳采用金属固定，可实现较高PCB保持力
高温LCP材料支持工作温度高达+125°C
满足USCAR-2 V2冲击和振动要求
无铅、无卤
符合RoHS指令

应用

0.5mm连接器
- 汽车摄像头
- 5G AAU
- 桌面安装
- 数据中心
- 服务器
- 存储
- 工厂自动化摄像头
- 嵌入式电脑

0.8 mm连接器
- 汽车
- 网络
- 数据通信
- 工业

规范

0.5mm连接器
- 符合UL 94V-0标准的外壳
- 铜合金端子
- 铜合金支架固定
- 镀金或镀GXT
电气性能
- 额定工作电压: 30 V_DC
- 电源引脚每触点最大额定电流：25A
- 信号引脚所有带电触点额定电流：0.5A
- 绝缘电阻：1000MΩ
- 初始接触电阻：50mΩ
- 速度：高达PCIe® Gen 416Gb/s、USB Type C 20Gb/s规格
机械性能
- 耐用性：50次
- 插入力
  - 6.5N（电源引脚最大值）
  - 0.9N（信号引脚最大值）
- 拔出力
  - 0.8N（电源引脚最小值）
  - 0.045N（信号引脚最小值）
- 4电源点引脚触点
- 擦拭长度：0.83mm
环境条件
- 工作温度范围：-40°C至+125°C
- MFG：符合EIA 364-65 IIA级标准
规格参数
- GS-12-1861规格

0.8mm连接器
- 符合LCP UL 94V-0标准的外壳
- 铜合金电源触点、信号触点和压紧
电气性能
- 额定电流：20A每电源触点，0.8A每信号触点
- LLCR：
  - 30mΩ（最大值）初始值，50mΩ（最大值）信号接触测试后
  - 1mΩ（最大值）初始值，2mΩ（最大值）电源触点测试后
- 绝缘电阻：1000MΩ（最小值）
- 额定电压：100V DC
- 信号完整性：高达12Gb/s
机械性能
- 插拔次数：200次
- 每个电源触点插入力为6N，每个信号触点为0.9N每信号触点
- 每电源触点拔出力最小为8N，每信号触点最小为0.1N
- 每触点保持力：最小1N
环境保护
- 工作温度范围：-40°C至+125°C
- 高温寿命：105°C，1000小时
规格
- 产品： GS-12-1675
- 应用：GS-20-0690
