Amphenol LTW 交换连接器
Amphenol LTW可插拔连接器是一款可插拔连接器解决方案，有两种电源和八种信号配置可供选择。这些Amphenol LTW连接器设计用于汽车电池连接，可承载高达50A连续电流，可插拔5000次。这些可插拔连接器在插配和未插配条件下均符合IP67级标准。该连接器具有600V电源引脚和30V信号引脚电压，工作温度范围为-40°C至+125°C。
特性
- 电压
- 600V（电源引脚）
- 30V信号引脚
- 工作温度范围达-40 °C至+125 °C
- 5000 次的耐久性
- 面板对面板连接
- 盲插
- Poka-Yoke，可避免误插
- ±1.5mm X和Y浮标
应用
- 汽车
- 工业自动化
- 机器人技术
- 消费类电子产品
- 电信
- 医疗设备
- 发电和配电
- 航空航天与国防
- 测试与测量设备
- 运输（铁路、船舶等）
规范
- 卡入式插配方式
- 标称电流：
- 50A（电源引脚）
- 5A信号引脚
- 异物防护
- IP67插配或未插配（插头）
- IP67插配（插座）
- 耐受48小时盐雾测试
- 绝缘电阻：≥200MΩ (500VDC)
- 耐压值
- 电源引脚：2200VAC
- 500VAC 信号引脚
- IEC 61984（污染等级3，过压类别III）
- UL材料认证
连接器标注

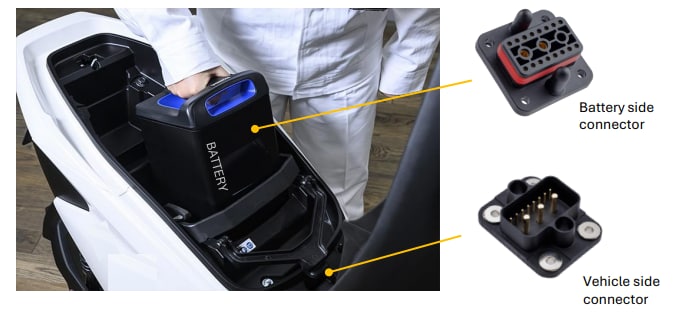

应用实例
尺寸
