Amphenol / SV Microwave SMPS射频连接器

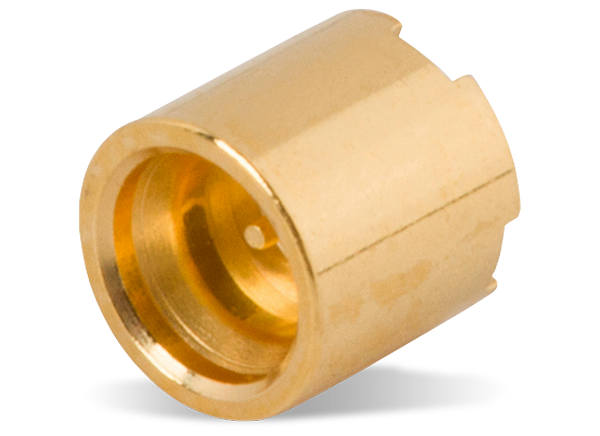

Amphenol/SV Microwave SMPS 连接器是新一代高性能超小型射频连接器。SMPS具有与SMP和SMPM连接器系列相同的强大特性，但封装尺寸更小。此款连接器支持超过100GHz的频率，且分别比SMP和SMPM小45%和30%。SMPS直接与G3PO接口兼容，并具有全卡位和滑膛。目前的配置包括公头和母头线缆连接器、板装、边缘发射和子弹母头。公接口位于滑膛中，方便插配，或位于卡位中以便母接口固位。SMPS系列是密度至上应用的最佳选择。
特性
- 盲插/推进式设计 (RFfortless®)
- 比 SMP 小 45%
- 比 SMPM 小 30%
- 100GHz 能力
- 有全卡位和滑膛选项可供选择
- 小于Gore 100，相当于G3PO
应用
- 航空航天
- 军用
- 板对板
- 板边缘安装至背板
- 箱内电缆组件的高频
- 高密度多端口连接器和端子块
规范
- 50Ω impedance
- 65GHz frequency
- VSWR
- 1.10:1 from DC to 26.5GHz typical
- 1.25:1 from DC to 65GHz typical
- 0.07√f(GHz) insertion loss
- ≥-80dB typical shielding effectiveness
- Mating cycles
- 500 cycles for smooth bore
- 100 cycles for full detent
- 250VRMS dielectric withstanding voltage
- -65°C to +165°C temperature range
- Engage force
- 1.2lbs. for smooth bore
- 2.5lbs. for full detent
- Disengage force
- 1.02lbs. for smooth bore
- 4.5lbs. for full detent
- 0.010" axial misalignment
- ±0.010" radial misalignment
