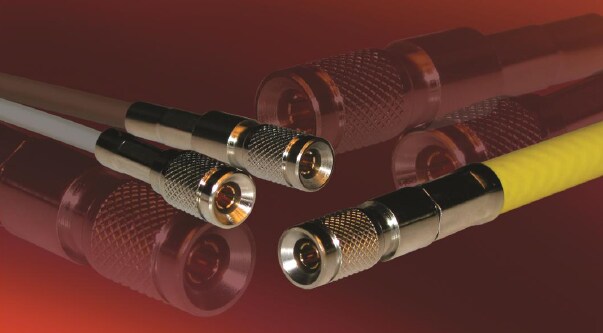

75Ω 1.0/2.3 DIN插头(用于视频)

Amphenol RF 75Ω 1.0/2.3 DIN插头(用于视频)应用具有可快速插拔的独特推拉联接机构。1.0/2.3 DIN连接器用于3GHz广播视频,设计支持流行的75Ω电缆,采用标准的真75Ω BNC压接工具进行套圈和中心连接。Amphenol RF 75Ω 1.0/2.3 DIN插头(用于视频)具有对高密度应用、路由器、主控制器、交换机、视频附加卡和配线架十分有用的超薄联接螺母。

    特点和优点
  • 设计用于75Ω 3GHz视频应用
  • 创新的推拉式锁定机构
  • 超薄联接螺母,适用于高密度应用
  • 设计用于支持常用75Ω电缆
  • 采用标准的真75Ω BNC压接工具进行套圈和中心连接
    应用
  • 高密度广播视频应用
  • 路由器、主控制器、交换机等
  • 视频附加卡
  • 配线架
规格
  • 主体类型:直式隔板
  • 安装角度:直角
  • 频率:直流至3GHz
  • 触点电镀:金
  • 外壳电镀:镍
  • 接头类别:公头
压接插头产品选择器
零件编号
电缆
图纸
282103-75
Belden 179DT
图纸
282118-75
AT&T 735A 图纸
282135-75
Belden 1505A
图纸
282136-75
Belden 1695A图纸
282137-75
Belden 1694A图纸
282138-75
Belden 1855A图纸
