ams OSRAM AS8512模拟前端 (AFE)
ams OSRAM AS8512模拟前端 (AFE) 是一款几乎无失调的、低噪声、双通道测量器件。AS8512设计用于精确测量mA至kA范围内的电池电流，结合与电池轨串联的100µΩ 分流电阻器使用。
ams OSRAM AS8512 AFE利用第二测量通道捕获与电流测量同步的电池电压，或测量内部或外部温度传感器的模拟输出。两个通道均已匹配，可通过可编程增益放大器计算对地±160mV范围内的小信号，也可以不用放大器计算0V至1V范围内的大信号。在模数转换和滤波之后，产生的16位数据可通过4线标准串行接口 (SPI) 访问。
特性
- 低电源电压：
- 3.3 V 电源电压
- 可进行冗余测量
- 两个高分辨率16位Σ-Δ模数转换器
- 灵活的配置
- 可编程采样，可实现1Hz以下至8kHz的数据吞吐量
- 独特的测量原理
- 双通道零偏移
- 双通道精密、低噪声、可编程增益放大器，增益为5、25、40和100，支持宽动态范围
- 可在一个通道上多路复用一个差分输入、两个单端输入或内部温度传感器
- 用于外部温度传感器的可编程电流源，可连接到任何输入
- 高精度和高稳定性1.2V参考电压源
- 数字信号处理双通道均带滤波器选项
- 四种工作模式提供：
- 连续数据采集，或
- 定期单次采集，或
- 连续采集编程电流值阈值过界点，或
- 上述采集方式的组合
- 片上高精度4MHz RC振荡器，或选择外部时钟
- 环境工作温度范围：-40°C至+105°C
- 芯片ID特性
- SSOP-20针封装

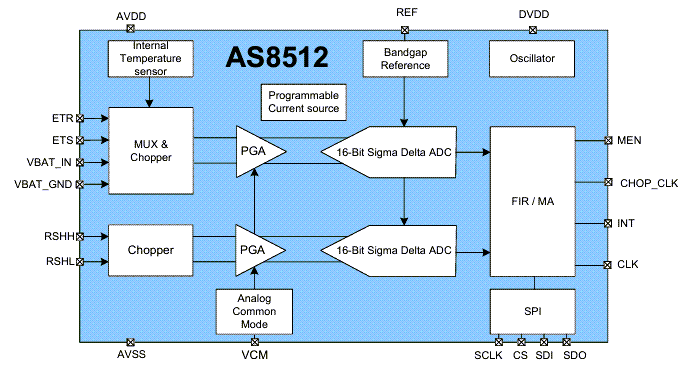

框图
