ams OSRAM SmartLED™ PURE 0201 LED
ams OSRAM SmartLED™ PURE 0201 LED是芯片级封装LED，设计用于空间极为有限的超低高度应用。其侧向发射设计在高度紧凑的设计中可提供卓越的亮度和均匀的照明效果，使其成为显示器、键盘和边缘指示器中光滑背光的理想选择。该产品经过优化，可紧密集成，确保亮度一致，同时不影响效率。ams OSRAM SmartLED PURE 0201 LED重新定义了现代电子设备的紧凑型照明性能。
特性
- 芯片级转换封装
- 倒装芯片（AlInGaP）芯片技术
- 颜色
- KB TATPE1.13：λdom = 475nm（蓝色）
- KR TATPE1.23：λdom = 620nm（红色）
- KT TATPE1.13：λdom = 529nm（纯绿色）
- KW TATPE1.RU：Cx = 0.2703，Cy = 0.2495（符合标准）CIE 1931标准（白色）
- ESD为2kV符合ANSI/ESDA/JEDEC JS-001标准（静电放电（HBM），2类）
- 光通量（典型值）
- KB TATPE1.13：540mlm
- KR TATPE1.23：630mlm
- KT TATPE1.13：2290mlm
- KW TATPE1.RU：1240mlm
应用
- 门禁控制和安全
- 家庭和楼宇自动化
- 消费类电子产品
- 可穿戴设备
- 微型指示器
- 家用电器
- 便携式医疗设备
- 工业指示
规范
- -40°C至85°C工作温度（Top）
- -40°C至85°C存放温度（Tstg）
- 结温（Tj，最大值）
- KB TATPE1.13、KT TATPE1.13、KW TATPE1.RU：125°C
- KR TATPE1.23：110°C
- 1mA（最小值）/20mA（最大值）正向电流（IF）
- 主波长λdom
- KB TATPE1.13：465nm（最小值）/475nm（典型值）/485nm（最大值）
- KT TATPE1.13：525nm（最小值）/529nm（典型值）/535nm（最大值）
- KR TATPE1.23：615nm（最小值）/620nm（典型值）/625nm（最大值）
- KW TATPE1的色度坐标。RU为0.2703 [Cx（典型值）]，0.2495 [Cy（典型值）]
- 视角为50%（2φ）165°（典型值）
- 正向电压
- KB TATPE1.13：2.50V（最小值）/2.60V（典型值）/2.90V（最大值）
- KT TATPE1.13：2.30V（最小值）/2.40V（典型值）/2.70V（最大值）
- KR TATPE1.23：1.80V（最小值）/1.90V（典型值）/2.20V（最大值）
- KW TATPE1.RU：2.50V（最小值）/2.60V（典型值）/2.90V（最大值）

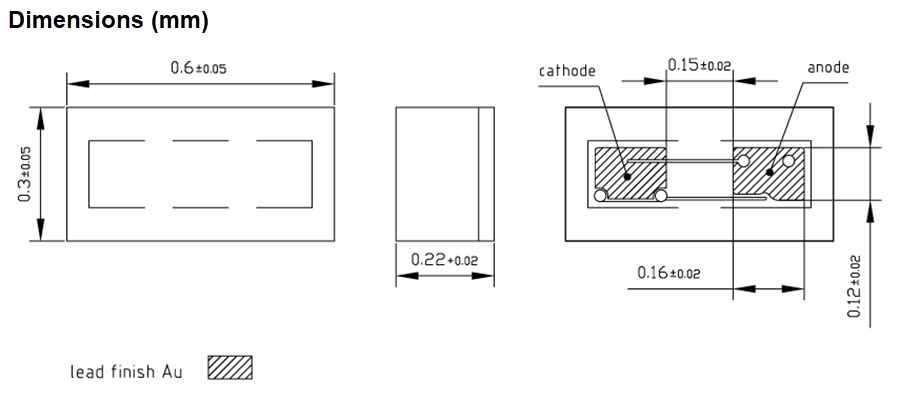

尺寸图纸
