ams OSRAM TCS3448 14通道多光谱颜色传感器
Ams OSRAM TCS3448 14通道多光谱颜色传感器专为精确颜色分析和光谱匹配而设计，适用于高要求应用。这款高性能多光谱颜色传感器具有10个等间距可见光通道，以及专用红外通道、透明通道和闪烁检测通道，可实现环境光的精确光谱重建和特性分析。ams OSRAM TCS3448集成了模数转换器（ADC）和I2C接口，可简化系统集成，同时提供高分辨率光谱数据。该传感器非常适合用于颜色校准、显示器色彩特征分析、园艺照明控制和材料识别，支持光谱精度和可重复性至关重要的高级颜色科学和机器学习应用。
特性
- 多用途光谱颜色传感器
- 14个通道（380nm至1000nm）
- 反射、透射和辐射应用
- 支持通过光谱重建实现间接光源接近
- 帮助摄像头算法查找更好的白点 (AWB)
- 低功耗和最小I2C流量
- 1.8 V 电源电压
- I2C总线电压：1.2V/1.8V
- 可配置的睡眠模式
- 中断驱动器件
- ±40° FOV集成孔径
- 简化设计，无需孔径
- 使能
- 近似色度坐标 (XYZ)
- 近似CCT
- 在直接照明中检测不同光源
- 高敏感度
- 实现超低光操作
- 支持在深色玻璃后工作
- 超高集成度
- 片上干扰滤波器技术
- 集成LED驱动器和6个ADC
- OLGA-8, 3.1mm x 2mm x 1mm封装
应用
- 显示校准和分析
- 园艺照明控制
- 材料和表面鉴别
- 环境光传感和颜色匹配
- 科学和医疗器械中的光谱检测
规范
- 最大峰值波长范围：417nm至865nm
- 电源电压范围：1.7V至1.98V
- 最大输入电流：±100mA（闭锁抑制）
- 最大电源电流
- 有源模式下为280µA
- 空闲模式下为60µA
- 5 µA（睡眠模式下）
- 最大输入引脚电容：10pF
- GPIO容性负载：20pF（最大值）
- 漏电流：±5 µA
- 最大ESD
- ±2000V人体模型 (HBM)，符合JS-001-2017标准
- ±500V充电器件模型 (CDM)，符合JS-002-2018标准
- 工作环境温度范围：-30 °C至+85 °C
- 最高封装体温度：+260°C，符合IPC/JEDEC J-STD-020标准
- 潮湿敏感度等级 (MSL)：3级

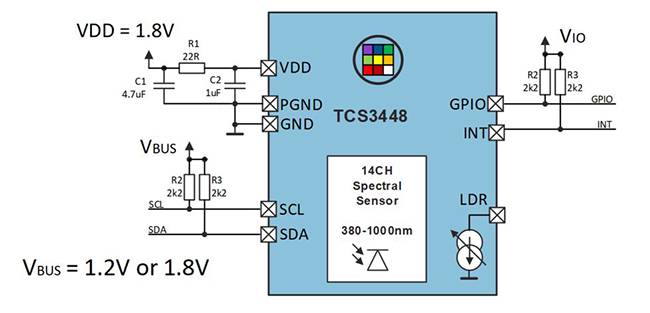

应用电路原理图
框图
开发工具
ams OSRAM TCS3448_EVM_KT 光学传感器评估套件
评估TCS3448 14通道多光谱颜色传感器的光谱检测功能。
发布日期: 2025-05-13
| 更新日期: 2025-12-19
