Analog Devices Inc. DC2898A与DC2899A LTM4655演示电路
Analog Devices Inc. DC2898A与DC2899A LTM4655演示电路为基于LTM4655 µModule稳压器的双反相直流-直流转换器提供参考设计。DC2898A 具有13V至28V输入电压范围和两个12V输出，每路输出电流高达4A。DC2899A具有13V至28V输入电压范围和两个12V输出，每路输出电流高达2.5A。
2898A与2899A演示电路将两个通道的开关频率设置为1.2MHz。此外，如果输出电压因过载或短路情况而完全失效，则内部振荡器将折返到LTM4655的编程开关频率的五分之一，从而保护电源开关不受损坏。两个通道可通过并联得到更大输出电流。
特性
- SSFM跳线，用于扩频选项
- CLKIN输入，用于外部同步
- 每路输出的PGOOD信号

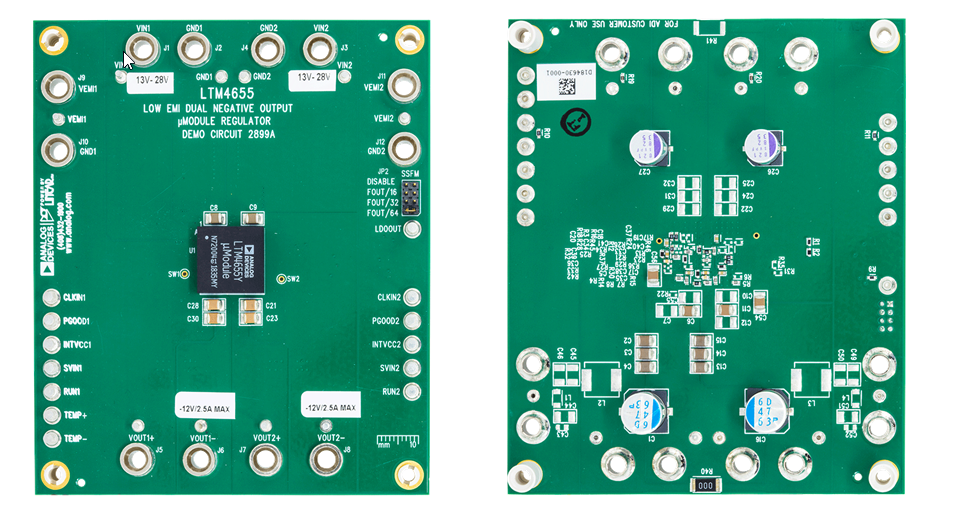

前后视图

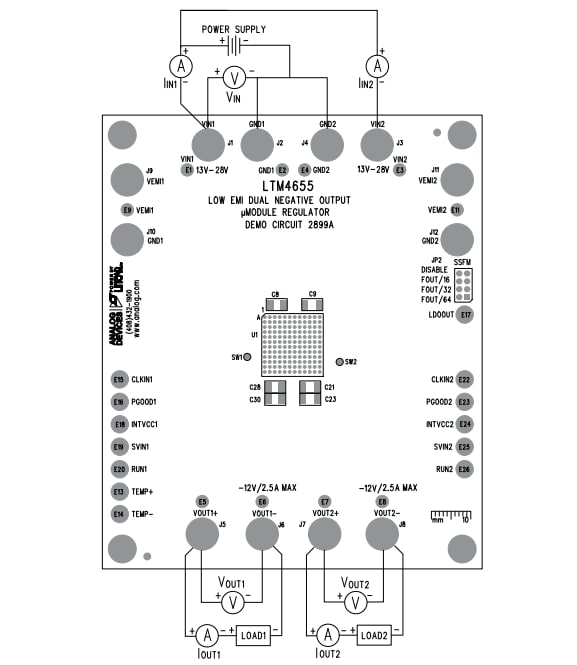

正确设备设置
