该器件的每个输出通道均设有一个专用电源引脚。每个通道均可在2.85V至33V的电压范围内工作,内部开关支持将任何输出拉至可选的负电源。
LTC2662包括一个精密集成的1.25V基准电压源(最大值为10ppm/°C),可选择使用一个外部基准电压源。
可兼容SPI/Microwire标准的3线式串行接口可依靠低至1.71V的逻辑电平工作,时钟频率高达50MHz。
LTC2662采用紧凑型5mm × 5mm QFN-32无铅封装,可在商业级(0°C至70°C)、工业级(-40°C至85°C)和汽车级(-40°C至125°C)温度范围内工作。
特性
- 每个通道可编程输出范围:300mA、200mA、100mA、50mA、25mA、12.5mA、6.25mA、3.125mA
- 灵活的2.85V至33V电源电压
- 保证1V压差
- 每个输出通道具有单独的电压电源
- 连接至可选负电源的内部开关
- 所有范围内均提供完整的16位/12位分辨率
- 精准的(10ppm/°C最大值)内部基准或外部基准输入
- 模拟多路复用器监视电压和电流
- 通过SPI或专用引脚实现A/B转换
- 1.8V至5V SPI串行接口
- 工作结温 (TJ) 范围
- LTC2662C:0°C至70°C
- LTC2662I:-40°C至85°C
- LTC2662H:-40°C至125°C
- 5mm × 5mm 32引脚QFN封装
- 无铅
应用
- 可调谐激光器
- 半导体光学放大器
- 电阻加热器
- 电流模式偏置
- 比例螺线管驱动器
视频

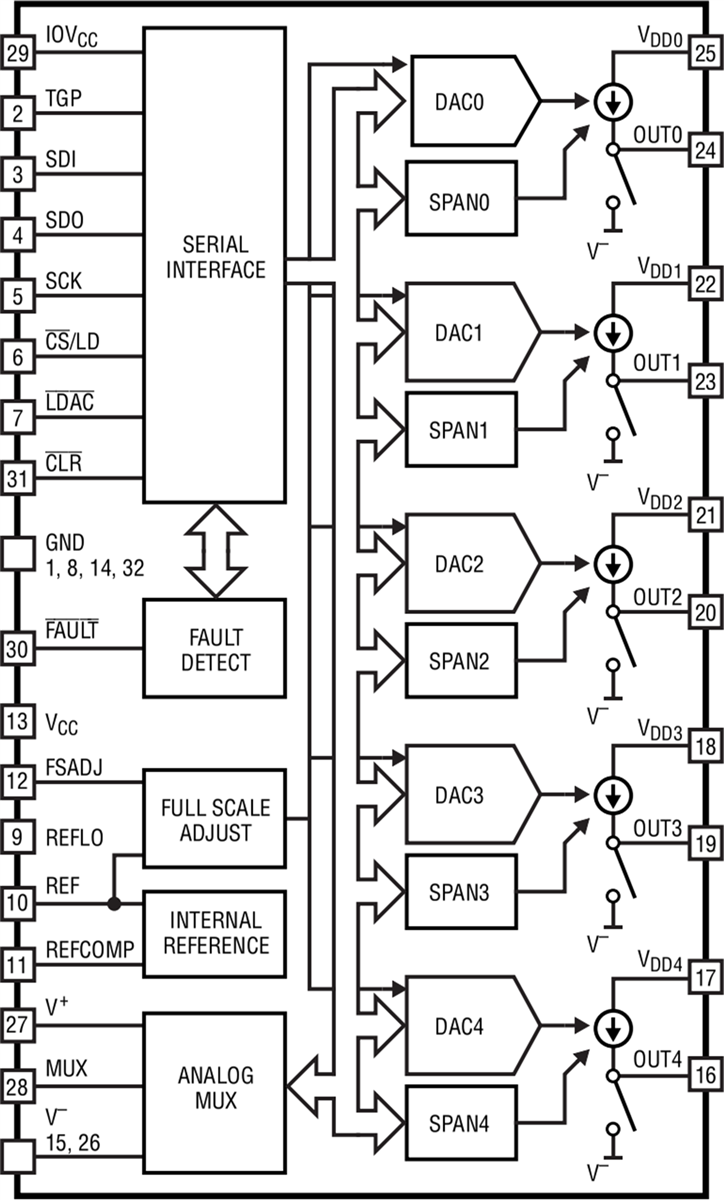

典型应用电路

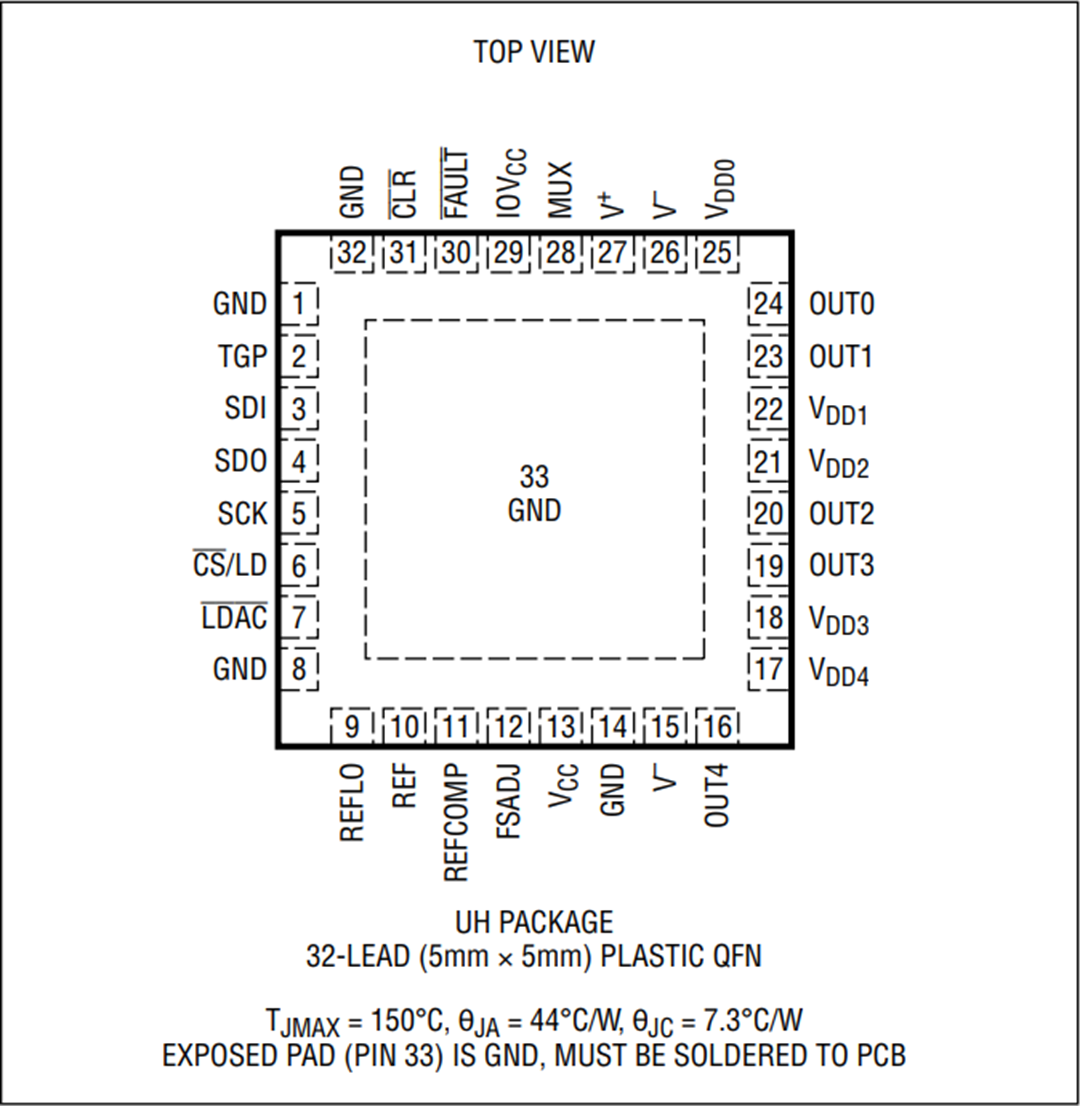

引脚配置
