Analog Devices Inc. AD-PS3803-RD 参考设计
Analog Devices AD-PS3803-RD参考设计是一款电源转换器，能够利用任何符合IEEE802.3at（POE+，2型）标准的下行以太网供电（POE）电源提供电隔离直流电源。该解决方案的核心是LT8306 60V无光耦反激式控制器，可将37V至57V 以太网供电 (PoE) 输入电压降至12V、24W直流 (DC) 输出。
板载LT4275 LTPoE++/POE+/PoE供电（PD）控制器可处理任何PoE电源的连接和供电。LT4321理想二极管电桥控制器采用低导通电阻 (RDS(ON)) N沟道FET，取代了无源PoE整流桥中常见的8个二极管配置，因而提高了端到端供电效率并简化了散热设计。
Analog Devices AD-PS3803-RD还支持37V至57V宽输入范围的辅助直流电源。
特性
- 电隔离12V反激式直流输出，输出功率高达24W
- 无需变压器第三绕组或光隔离器实现输出调节
- 通过可配置跳线阵列支持IEEE802.3at（POE+，2型）和IEEE802.3bt（POE+，3型和4型）连接和电源控制
- 支持37V至57V宽输入直流辅助电源
应用
- 工业自动化
- 监控摄像头系统
- VoIP电话
- 支付终端系统
- 无线接入点

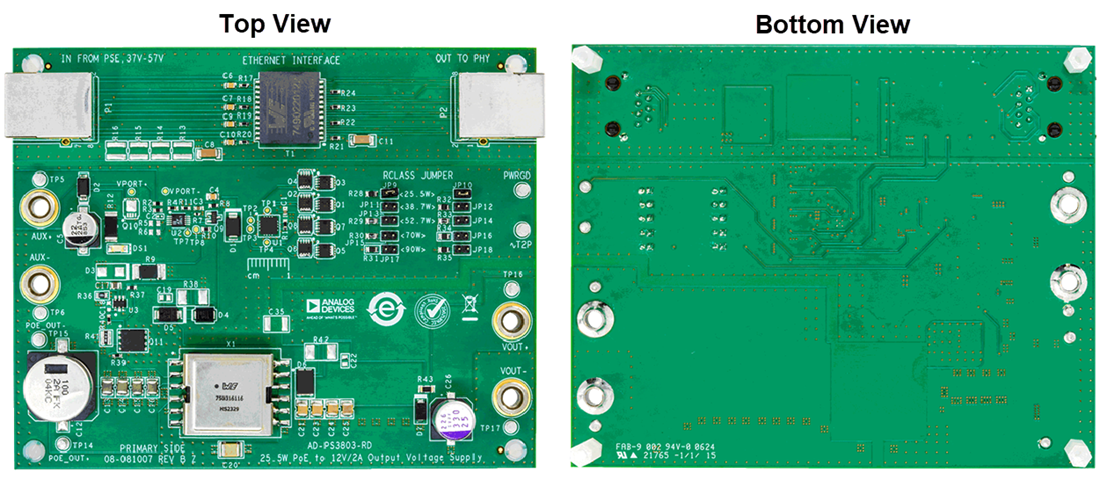

板布局
